Trong một dự án phát triển thiết bị công nghiệp, đội thiết kế đã hoàn thành mô hình CAD chỉ trong ba tuần. Tuy nhiên, khi chuyển sang giai đoạn phân tích CAE và lập trình CAM, hàng loạt vấn đề bắt đầu xuất hiện: kích thước không nhất quán, thiếu dung sai quan trọng, cấu trúc file khó quản lý và nhiều chi tiết không thể gia công thực tế.
Kết quả là dự án phải quay lại giai đoạn thiết kế nhiều lần. Thời gian hiệu chỉnh kéo dài gần hai tháng, làm chậm tiến độ sản xuất và phát sinh đáng kể chi phí kỹ thuật.
Đây không phải trường hợp hiếm gặp. Trong nhiều doanh nghiệp sản xuất, một lỗi nhỏ trong thiết kế CAD có thể tạo ra hiệu ứng domino xuyên suốt toàn bộ quy trình phát triển sản phẩm.
Tại TAS Vietnam, chúng tôi cung cấp dịch vụ CAD chuyên nghiệp cho các doanh nghiệp trong lĩnh vực cơ khí, công nghiệp, thiết bị điện và sản xuất. Với đội ngũ kỹ sư giàu kinh nghiệm cùng quy trình tuân thủ các tiêu chuẩn quốc tế, TAS Vietnam giúp khách hàng xây dựng dữ liệu thiết kế chính xác ngay từ đầu, giảm thiểu rủi ro và tối ưu hiệu quả cho toàn bộ vòng đời sản phẩm.
Tại Sao Lỗi CAD Lại Tốn Hàng Tháng Sửa Downstream?
Nhiều người vẫn cho rằng CAD chỉ là bước tạo bản vẽ hoặc mô hình 3D. Trên thực tế, CAD là nền tảng dữ liệu cho toàn bộ quy trình kỹ thuật phía sau.
Một workflow phát triển sản phẩm hiện đại thường bao gồm:
CAD → CAE → CAM → Automation → Manufacturing
Trong đó:
- CAD tạo mô hình và dữ liệu thiết kế.
- CAE thực hiện mô phỏng, phân tích và xác minh hiệu suất.
- CAM tạo đường chạy dao và lập trình gia công.
- Automation tích hợp vào dây chuyền sản xuất tự động.
- Manufacturing tiến hành sản xuất thực tế.
Khi dữ liệu CAD không chính xác, mọi giai đoạn downstream đều bị ảnh hưởng.
Ví dụ:
- Một lỗ khoan sai vị trí trong CAD có thể khiến kết quả mô phỏng CAE không còn chính xác.
- Một chi tiết thiếu dung sai có thể làm chương trình CAM phải hiệu chỉnh thủ công.
- Một mô hình sử dụng sai đơn vị có thể dẫn tới việc gia công sai kích thước hoàn toàn.
Theo kinh nghiệm triển khai dự án của TAS Vietnam, nhiều trường hợp chỉ mất vài giờ để tạo bản vẽ ban đầu nhưng phải mất từ 2 tuần đến hơn 2 tháng để sửa lỗi phát sinh trong các công đoạn downstream.
Vấn đề không nằm ở việc sửa lỗi CAD khó hay dễ. Vấn đề là chi phí sửa lỗi tăng theo cấp số nhân khi dự án đi sâu hơn vào vòng đời sản phẩm.
5 Sai Lầm Trong Thiết Kế CAD Khiến Doanh Nghiệp Trả Giá Đắt
1. Bỏ Qua Design for Manufacturability (DFM)
Problem
Nhiều bản thiết kế được tạo ra với tư duy “thiết kế được là đủ”, nhưng lại không xét đến khả năng sản xuất thực tế.
Agitation
Những lỗi phổ biến bao gồm:
- Góc bo quá nhỏ so với dao cắt thực tế.
- Thành mỏng khó gia công.
- Hình học phức tạp làm tăng thời gian lập trình CAM.
- Chi tiết khó lắp ráp hoặc kiểm tra chất lượng.
Khi đó, đội sản xuất hoặc nhà cung cấp sẽ buộc phải yêu cầu chỉnh sửa lại thiết kế.
Solution
Ngay từ giai đoạn CAD cần áp dụng nguyên tắc Design for Manufacturability (DFM), giúp đảm bảo sản phẩm vừa đáp ứng yêu cầu kỹ thuật vừa có thể sản xuất hiệu quả.
Đội ngũ kỹ sư TAS Vietnam luôn xem xét đồng thời yếu tố thiết kế và khả năng sản xuất để giảm thiểu các vòng lặp chỉnh sửa về sau.
2. Dimensioning & Annotation Kém
Problem
Một mô hình 3D đẹp không đồng nghĩa với việc dữ liệu kỹ thuật đã đầy đủ.
Agitation
Các lỗi thường gặp:
- Thiếu kích thước quan trọng.
- Không xác định chuẩn đo (datum).
- Ghi chú kỹ thuật không rõ ràng.
- Thiếu dung sai hình học (GD&T).
Khi bản vẽ được chuyển sang nhà máy hoặc đối tác sản xuất, mỗi người có thể hiểu theo một cách khác nhau.
Điều này dẫn đến:
- Gia công sai.
- Lắp ráp không khớp.
- Tăng thời gian trao đổi kỹ thuật.
- Phát sinh chi phí kiểm tra và sửa chữa.
Solution
Bản vẽ cần tuân thủ các tiêu chuẩn kỹ thuật quốc tế như ASME Y14.5 hoặc ISO GPS.
Thông tin tham khảo:
- ASME GD&T Standard: https://www.asme.org
- ISO Technical Standards: https://www.iso.org
Một hệ thống annotation rõ ràng sẽ giúp giảm đáng kể các sai sót trong truyền đạt thông tin kỹ thuật.
3. Không Sử Dụng Layer Hợp Lý
Problem
Đây là lỗi rất phổ biến trong các dự án có nhiều người cùng tham gia.
Agitation
Khi mọi đối tượng đều nằm trên cùng một layer:
- Bản vẽ trở nên khó đọc.
- Quá trình chỉnh sửa mất nhiều thời gian.
- Khó kiểm soát dữ liệu.
- Tăng nguy cơ xóa nhầm hoặc sửa nhầm thông tin.
Đặc biệt với các dự án quy mô lớn, việc thiếu quy tắc layer có thể khiến cả đội kỹ thuật mất hàng tuần chỉ để rà soát dữ liệu.
Solution
Một hệ thống layer chuẩn cần phân loại rõ:
- Kết cấu chính.
- Kích thước.
- Ghi chú.
- Thiết bị phụ trợ.
- Điện và điều khiển.
Việc chuẩn hóa layer không chỉ giúp quản lý bản vẽ tốt hơn mà còn hỗ trợ hiệu quả cho các bước CAE, CAM và BIM sau này.
4. Incorrect Scaling & Units
Problem
Sai đơn vị đo là một trong những lỗi có khả năng gây thiệt hại lớn nhất.
Agitation
Chỉ cần nhầm lẫn giữa:
- mm và inch
- m và mm
toàn bộ dữ liệu downstream có thể bị sai lệch.
Lịch sử ngành kỹ thuật từng ghi nhận nhiều dự án thất bại nghiêm trọng do lỗi chuyển đổi đơn vị.
Trong môi trường sản xuất hiện đại, sai lệch đơn vị có thể dẫn đến:
- Gia công lại toàn bộ chi tiết.
- Phế phẩm hàng loạt.
- Chậm tiến độ giao hàng.
- Mất uy tín với khách hàng.
Solution
Doanh nghiệp cần xây dựng quy trình kiểm tra đơn vị ngay từ giai đoạn thiết kế.
Tại TAS Vietnam, việc xác minh hệ đơn vị là một bước bắt buộc trong quy trình kiểm soát chất lượng dữ liệu CAD trước khi bàn giao.
5. Poor Version Control & File Management
Problem
Nhiều doanh nghiệp vẫn lưu trữ dữ liệu CAD theo cách thủ công:
- Final_v1
- Final_v2
- Final_v2_Final
- Final_Last_Updated
Agitation
Kết quả là:
- Nhầm phiên bản sản xuất.
- Sử dụng dữ liệu cũ.
- Khó truy vết thay đổi.
- Mất thời gian phối hợp giữa các phòng ban.
Trong các dự án có nhiều nhóm tham gia, đây thường là nguyên nhân dẫn đến những lỗi rất khó phát hiện.
Solution
Doanh nghiệp nên áp dụng hệ thống quản lý dữ liệu kỹ thuật tập trung (PDM/PLM).
Việc quản lý phiên bản hiệu quả giúp:
- Theo dõi lịch sử thay đổi.
- Đồng bộ dữ liệu.
- Giảm rủi ro sản xuất sai bản vẽ.
- Tăng hiệu quả cộng tác giữa các bộ phận.

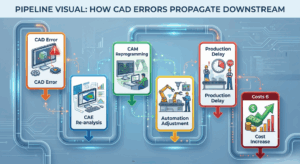

Pipeline Visual: Lỗi CAD Lan Tỏa Downstream Như Thế Nào?
Hãy hình dung quy trình như sau:
CAD Error
↓
CAE Re-analysis
↓
CAM Reprogramming
↓
Automation Adjustment
↓
Production Delay
↓
Cost Increase
Một lỗi thiết kế xuất hiện ở ngày đầu tiên có thể tạo ra hàng chục giờ làm lại ở các phòng ban phía sau.
Đó là lý do các doanh nghiệp sản xuất hàng đầu luôn đầu tư vào chất lượng dữ liệu CAD ngay từ đầu thay vì xử lý hậu quả ở cuối quy trình.
Làm Thế Nào Để Tránh Những Sai Lầm Này?
Để giảm thiểu rủi ro downstream, doanh nghiệp nên:
- Chuẩn hóa quy trình CAD.
- Áp dụng nguyên tắc DFM từ sớm.
- Sử dụng hệ thống quản lý dữ liệu kỹ thuật.
- Tuân thủ tiêu chuẩn quốc tế.
- Thực hiện kiểm tra chéo trước khi bàn giao dữ liệu.
Quan trọng hơn, doanh nghiệp cần có đội ngũ kỹ sư giàu kinh nghiệm hiểu được mối liên hệ giữa CAD, CAE, CAM và sản xuất thực tế.
TAS Vietnam – Đối Tác CAD Giúp Doanh Nghiệp Giảm Rủi Ro Ngay Từ Giai Đoạn Thiết Kế
TAS Vietnam cung cấp dịch vụ CAD chuyên nghiệp cho doanh nghiệp sản xuất với mục tiêu không chỉ tạo ra mô hình 3D hoặc bản vẽ kỹ thuật, mà còn xây dựng nền tảng dữ liệu đáng tin cậy cho toàn bộ chuỗi phát triển sản phẩm.
Lợi thế của TAS Vietnam:
- Đội ngũ kỹ sư giàu kinh nghiệm thực tế.
- Quy trình kiểm soát chất lượng nghiêm ngặt.
- Hiểu sâu mối liên kết giữa CAD, CAE, CAM và Automation.
- Khả năng hỗ trợ đa ngành công nghiệp.
- Tuân thủ tiêu chuẩn thiết kế quốc tế.
Tìm hiểu thêm về:
- Dịch vụ CAE Simulation của TAS Vietnam
- Dịch vụ CAM & Manufacturing Support
- Giải pháp Automation Engineering
Kết Luận
Một lỗi CAD nhỏ có thể không gây chú ý trong ngày đầu tiên. Nhưng khi dữ liệu được chuyển qua các bộ phận phân tích, gia công, tự động hóa và sản xuất, chi phí sửa chữa có thể tăng lên gấp nhiều lần.
Đầu tư vào chất lượng thiết kế CAD ngay từ đầu không chỉ giúp giảm thời gian chỉnh sửa mà còn nâng cao hiệu quả toàn bộ vòng đời sản phẩm.
Nếu doanh nghiệp của bạn đang tìm kiếm một đối tác CAD đáng tin cậy, TAS Vietnam sẵn sàng đồng hành để xây dựng dữ liệu kỹ thuật chính xác, tối ưu và sẵn sàng cho sản xuất ngay từ bước đầu tiên.
