Thiết kế ngược thành công không chỉ là có mô hình CAD

Nhiều doanh nghiệp cho rằng quá trình thiết kế ngược (Reverse Engineering) đã hoàn thành khi mẫu vật được quét bằng 3D Scan và dựng lại thành mô hình CAD hoàn chỉnh. Tuy nhiên, trên thực tế, không ít dự án vẫn gặp tình trạng chi tiết nứt, biến dạng, rung động hoặc không đáp ứng điều kiện làm việc ngay sau khi đưa vào sản xuất hoặc vận hành.

Nguyên nhân nằm ở một thực tế rất quan trọng: một mô hình CAD giống hình học chưa đồng nghĩa với việc sản phẩm sẽ hoạt động đúng chức năng.

Một chi tiết có thể được tái tạo với sai số rất nhỏ so với mẫu gốc, nhưng nếu vật liệu thay đổi, tải trọng khác đi hoặc điều kiện vận hành khắc nghiệt hơn, sản phẩm vẫn có nguy cơ hỏng hóc. Chính vì vậy, sau 3D Scan và thiết kế ngược, doanh nghiệp cần thêm một bước quan trọng là mô phỏng CAE (Computer-Aided Engineering) để đánh giá hiệu năng thực tế trước khi sản xuất.

Đây cũng là hướng tiếp cận mà TAS Vietnam áp dụng cho nhiều dự án trong lĩnh vực cơ khí, ô tô, khuôn mẫu và thiết bị công nghiệp: không chỉ số hóa hình học mà còn giúp doanh nghiệp hiểu rõ khả năng làm việc của sản phẩm để giảm rủi ro và tối ưu thiết kế ngay từ đầu.

Thiết kế ngược là gì và vì sao doanh nghiệp ngày càng cần đến?

Thiết kế ngược (Reverse Engineering) là quá trình tái tạo mô hình CAD từ một sản phẩm hoặc chi tiết đã tồn tại thông qua dữ liệu thu được từ 3D Scan.

Doanh nghiệp thường áp dụng phương pháp này khi:

Không còn bản vẽ kỹ thuật gốc.
Nhà cung cấp cũ ngừng hỗ trợ.
Cần sản xuất lại linh kiện đã cũ hoặc hư hỏng.
Muốn cải tiến sản phẩm hiện có.
Chuyển đổi dữ liệu phục vụ mô phỏng và sản xuất CNC.

Trong bối cảnh nhiều dây chuyền sản xuất vẫn đang sử dụng các thiết bị có tuổi đời hàng chục năm, thiết kế ngược trở thành giải pháp hiệu quả để duy trì hoạt động sản xuất mà không cần thiết kế lại từ đầu.

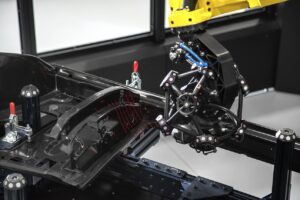

3D Scan tạo dữ liệu đầu vào chính xác như thế nào?

Một dự án Reverse Engineering chỉ tốt khi dữ liệu đầu vào đủ chính xác.

Công nghệ 3D Scan cho phép thu thập hàng triệu điểm dữ liệu trên bề mặt vật thể chỉ trong thời gian ngắn, tạo thành Point Cloud hoặc Mesh Model có độ chi tiết cao.

So với phương pháp đo thủ công bằng thước cặp hoặc CMM truyền thống, 3D Scan mang lại nhiều ưu điểm:

Thu thập dữ liệu nhanh hơn.
Độ chính xác cao.
Ghi nhận được các bề mặt cong và hình học phức tạp.
Hạn chế sai số do thao tác đo.
Phù hợp với các chi tiết có biên dạng tự do.

Sau quá trình quét, dữ liệu sẽ được xử lý để tạo thành mô hình CAD phục vụ cho:

Thiết kế lại sản phẩm.
Gia công CNC.
Thiết kế khuôn.
Kiểm tra chất lượng.
Mô phỏng CAE.

Tuy nhiên, CAD chỉ mô tả hình học. Nó chưa trả lời được câu hỏi quan trọng nhất của kỹ sư: “Chi tiết này có hoạt động tốt trong điều kiện thực tế hay không?”

Vì sao mô hình CAD sau thiết kế ngược vẫn chưa đủ?

Đây là điểm mà rất nhiều doanh nghiệp bỏ qua.

Một mô hình CAD có thể giống mẫu gốc đến 99%, nhưng điều đó không đảm bảo sản phẩm sẽ có cùng độ bền, tuổi thọ hoặc khả năng chịu tải.

Ví dụ:

Một giá đỡ máy sau khi scan được dựng lại hoàn toàn chính xác. Sau khi gia công mới và lắp vào hệ thống, chi tiết xuất hiện rung động lớn hơn so với thiết kế ban đầu.

Nguyên nhân không nằm ở sai số quét hay dựng CAD, mà đến từ:

Thay đổi vật liệu.
Điều kiện tải trọng khác.
Tần số dao động cộng hưởng.
Phân bố ứng suất không hợp lý.
Hình học tạo ra vùng tập trung ứng suất.

Những vấn đề này không thể phát hiện chỉ bằng mô hình CAD.

Đó là lý do CAE trở thành bước bắt buộc trong các quy trình phát triển sản phẩm hiện đại.

CAE giúp kiểm tra điều gì sau khi thiết kế ngược?

Sau khi có mô hình CAD, kỹ sư CAE sẽ xây dựng mô hình mô phỏng để đánh giá khả năng làm việc của sản phẩm trong các điều kiện thực tế.

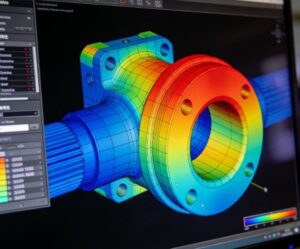

1. Phân tích độ bền (Structural Analysis)

Xác định:

Ứng suất lớn nhất.
Hệ số an toàn.
Khả năng chịu tải.
Nguy cơ phá hủy.

Giúp doanh nghiệp biết sản phẩm có đủ bền trước khi sản xuất hàng loạt.

2. Phân tích biến dạng (Deformation Analysis)

Kiểm tra:

Độ võng.
Biến dạng đàn hồi.
Độ cứng kết cấu.

Đặc biệt quan trọng đối với:

Kết cấu máy.
Đồ gá.
Khung xe.
Thiết bị công nghiệp.

3. Phân tích rung động và NVH

Nhiều sản phẩm hoạt động tốt về mặt hình học nhưng lại phát sinh:

Rung.
Tiếng ồn.
Cộng hưởng.

Mô phỏng NVH giúp xác định tần số riêng và đưa ra phương án tối ưu kết cấu trước khi chế tạo.

4. Phân tích nhiệt

Đối với các chi tiết làm việc trong môi trường nhiệt độ cao, CAE giúp đánh giá:

Phân bố nhiệt.
Giãn nở nhiệt.
Ứng suất nhiệt.
Điểm quá nhiệt.

5. Phân tích dòng chảy (CFD)

Nếu sản phẩm liên quan đến:

Hệ thống làm mát.
Đường ống.
Quạt.
Thiết bị trao đổi nhiệt.

CFD giúp đánh giá:

Tốc độ dòng chảy.
Tổn thất áp suất.
Hiệu quả làm mát.
Phân bố nhiệt.

Theo ANSYS, việc áp dụng mô phỏng CAE trong giai đoạn phát triển sản phẩm giúp giảm đáng kể số lượng nguyên mẫu vật lý và rút ngắn thời gian đưa sản phẩm ra thị trường.

Những rủi ro khi bỏ qua CAE sau thiết kế ngược

Không ít doanh nghiệp chỉ thực hiện:

3D Scan → CAD → Gia công

và bỏ qua bước kiểm tra hiệu năng.

Điều này có thể dẫn đến:

Phải sửa khuôn sau khi thử nghiệm.
Phải gia công lại nhiều lần.
Chi phí thử mẫu tăng cao.
Phát sinh lỗi trong quá trình vận hành.
Tuổi thọ sản phẩm giảm.
Chậm tiến độ dự án.
Mất uy tín với khách hàng.

Đối với các ngành yêu cầu độ chính xác cao như ô tô, khuôn mẫu hay thiết bị công nghiệp, những rủi ro này có thể tạo ra chi phí lớn hơn rất nhiều so với chi phí đầu tư cho mô phỏng CAE ngay từ đầu.

Quy trình tích hợp 3D Scan → CAD → CAE tại TAS Vietnam

Tại TAS Vietnam, chúng tôi không xem 3D Scan là điểm kết thúc của dự án mà là điểm khởi đầu cho một quy trình kỹ thuật hoàn chỉnh, giúp doanh nghiệp đi từ dữ liệu thực tế đến quyết định thiết kế có cơ sở.

Quy trình triển khai gồm:

Bước 1. Thu thập dữ liệu bằng 3D Scan

Quét mẫu vật.
Tạo Point Cloud.
Xử lý Mesh.

Bước 2. Reverse Engineering

Dựng CAD 3D.
Khôi phục Feature.
Chuẩn hóa mô hình.

Bước 3. Mô phỏng CAE

Structural Analysis.
Fatigue Analysis.
Thermal Analysis.
CFD.
NVH.
Moldflow (nếu cần).

Bước 4. Tối ưu thiết kế

Dựa trên kết quả mô phỏng, kỹ sư đề xuất:

Giảm khối lượng.
Tăng độ cứng.
Điều chỉnh bán kính bo.
Loại bỏ vùng tập trung ứng suất.
Tối ưu khả năng gia công.

Bước 5. Sẵn sàng cho sản xuất

Mô hình sau tối ưu có thể được sử dụng cho:

Gia công CNC.
Thiết kế khuôn.
CAM Programming.
Kiểm tra chất lượng.

Giá trị doanh nghiệp nhận được khi kết hợp 3D Scan và CAE

Thay vì chỉ sao chép hình dạng của một sản phẩm, doanh nghiệp có thể chủ động đánh giá và cải thiện hiệu năng trước khi đầu tư vào sản xuất.

Việc kết hợp 3D Scan, Reverse Engineering và CAE mang lại nhiều lợi ích:

Giảm số lượng nguyên mẫu vật lý.
Phát hiện sớm các điểm yếu trong thiết kế.
Hạn chế sửa đổi khuôn và đồ gá.
Tiết kiệm chi phí phát triển sản phẩm.
Rút ngắn thời gian đưa sản phẩm ra thị trường (Time-to-Market).
Tăng độ tin cậy của sản phẩm khi vận hành.
Hỗ trợ ra quyết định kỹ thuật dựa trên dữ liệu thay vì kinh nghiệm cảm tính.

Đối với các doanh nghiệp sản xuất đang theo đuổi chuyển đổi số và tối ưu quy trình phát triển sản phẩm, đây là một hướng tiếp cận giúp nâng cao năng lực cạnh tranh trong dài hạn.

TAS Vietnam – Đồng hành từ dữ liệu thực tế đến giải pháp kỹ thuật tối ưu

Điểm khác biệt của TAS Vietnam không nằm ở việc cung cấp một dịch vụ đơn lẻ, mà ở khả năng triển khai chuỗi giải pháp kỹ thuật xuyên suốt:

3D Scan → Reverse Engineering → CAD → CAE Simulation → CAM → Sản xuất

Nhờ đội ngũ kỹ sư giàu kinh nghiệm trong các lĩnh vực cơ khí, ô tô, khuôn mẫu và thiết bị công nghiệp, TAS Vietnam giúp doanh nghiệp không chỉ số hóa sản phẩm hiện có, mà còn đánh giá, tối ưu và nâng cao hiệu năng trước khi sản xuất, giảm thiểu rủi ro và tối ưu chi phí ngay từ giai đoạn phát triển.

Nếu doanh nghiệp của bạn đang cần phục hồi dữ liệu thiết kế, cải tiến sản phẩm hoặc kiểm chứng khả năng làm việc của một chi tiết trước khi đầu tư sản xuất, TAS Vietnam sẵn sàng đồng hành với giải pháp kỹ thuật toàn diện từ quét 3D đến mô phỏng CAE.
