Một trục truyền động bị nứt. Một bánh răng bị mòn. Vỏ hộp số biến dạng sau nhiều năm vận hành. Gối đỡ, bệ máy hoặc khuôn ép bị hư hỏng nhưng nhà cung cấp đã ngừng sản xuất.

Vấn đề không chỉ nằm ở bản thân linh kiện.

Đối với một nhà máy đang vận hành liên tục, một chi tiết hỏng có thể kéo theo nhiều ngày dừng máy, gián đoạn sản xuất và chi phí phát sinh lớn. Trong khi đó, bản vẽ kỹ thuật gốc có thể đã thất lạc, dữ liệu CAD không còn được lưu trữ hoặc OEM không còn cung cấp phụ tùng.

Trong những trường hợp này, việc đo thủ công từng kích thước hoặc cố gắng gia công lại theo một bản vẽ cũ chưa chắc là giải pháp tối ưu. Với các chi tiết có hình học phức tạp, bề mặt cong, nhiều lỗ định vị, then, răng hoặc vùng đã bị mòn, dữ liệu đo thủ công có thể không đủ để tái tạo chính xác hình học ban đầu.

Scan 3D kết hợp Reverse Engineering (thiết kế ngược) cho phép doanh nghiệp số hóa chi tiết vật lý, phân tích dữ liệu hình học và phục dựng lại mô hình CAD phục vụ gia công, kiểm tra hoặc thay thế.

Đây là một trong những hướng tiếp cận quan trọng của số hóa nhà máy và quản lý dữ liệu kỹ thuật cho bảo trì – MRO, đặc biệt với các linh kiện không còn bản vẽ gốc.

Scan 3D là gì? Vì sao có thể phục dựng chi tiết cơ khí?

Scan 3D (quét 3D) là công nghệ sử dụng laser hoặc ánh sáng cấu trúc để thu thập hàng triệu điểm trên bề mặt của một vật thể thực tế.

Dữ liệu thu được thường được xử lý thành point cloud và mesh, từ đó kỹ sư có thể phân tích hình học, đo kích thước, so sánh với CAD hoặc tiếp tục thực hiện Reverse Engineering để xây dựng lại mô hình kỹ thuật.

Độ chính xác của hệ thống Scan 3D không phải một con số cố định. Nó phụ thuộc vào loại thiết bị, kích thước chi tiết, khoảng cách quét, điều kiện bề mặt, phương pháp căn chỉnh và yêu cầu đo. Với các hệ thống phù hợp, độ chính xác có thể đạt mức vài phần trăm milimet cho những ứng dụng kỹ thuật cụ thể.

Điểm quan trọng là Scan 3D không đồng nghĩa với việc “quét xong là có ngay bản vẽ CAD”.

Một quy trình phục dựng chuyên nghiệp cần đi qua nhiều bước:

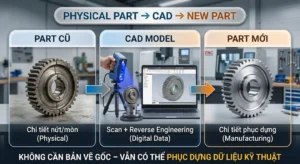

Vật thể thực → Scan 3D → Point Cloud/Mesh → xử lý dữ liệu → Reverse Engineering → CAD Model → kiểm tra → gia công

Dữ liệu scan có thể được sử dụng cho nhiều mục đích như kiểm tra sai lệch, tạo mô hình tham chiếu, phục dựng CAD, tạo mẫu in 3D hoặc làm cơ sở cho quy trình gia công CNC.

Các hệ thống metrology hiện đại cũng cho phép so sánh dữ liệu scan với mô hình CAD để xác định sai lệch hình học và dung sai.

Vì sao linh kiện cơ khí hạng nặng cần Scan 3D?

1. Hình học phức tạp, khó đo thủ công

Các linh kiện công nghiệp lớn thường có:

• Bề mặt cong hoặc freeform
• Nhiều lỗ định vị
• Mặt bích
• Rãnh then
• Profile răng
• Bề mặt lắp ghép
• Các vùng bo góc và chuyển tiếp
• Hình học đối xứng hoặc tương quan giữa nhiều bề mặt

Nếu chỉ sử dụng thước cặp, panme hoặc các phương pháp đo điểm truyền thống, kỹ sư phải thực hiện rất nhiều phép đo riêng lẻ và sau đó suy luận lại hình học tổng thể.

Scan 3D cho phép thu thập dữ liệu bề mặt trên diện rộng, tạo ra một bản ghi kỹ thuật số của chi tiết tại thời điểm quét.

2. Chi tiết đã bị mòn hoặc biến dạng

Đây là một trong những vấn đề khó nhất của phục dựng.

Một bánh răng đã mòn không còn thể hiện chính xác profile ban đầu. Một trục bị mòn tại vị trí ổ bi không còn giữ nguyên đường kính danh nghĩa. Một vỏ hộp số bị biến dạng có thể khiến các mặt lắp ghép không còn đúng vị trí thiết kế.

Nếu đơn giản “copy” toàn bộ hình học hiện tại sang CAD, doanh nghiệp có thể vô tình tái tạo cả phần đã bị mòn hoặc biến dạng.

Do đó, Reverse Engineering phải được thực hiện dựa trên tư duy kỹ thuật: xác định đâu là hình học cần giữ lại, đâu là vùng hư hỏng và đâu là kích thước danh nghĩa cần phục hồi.

3. Không còn bản vẽ hoặc nhà cung cấp đã ngừng hỗ trợ

Đây là tình huống phổ biến trong các nhà máy sử dụng thiết bị lâu năm.

Khi OEM không còn cung cấp phụ tùng, doanh nghiệp có thể phải lựa chọn giữa:

Chờ phụ tùng → kéo dài downtime

hoặc

Số hóa chi tiết hiện hữu → phục dựng CAD → chủ động gia công thay thế.

Với những trường hợp phù hợp, dữ liệu số hóa còn có thể trở thành tài sản kỹ thuật được lưu trữ cho những lần bảo trì tiếp theo.

Quy trình phục dựng linh kiện nứt vỡ bằng Scan 3D

Một quy trình quét 3D và phục hồi chi tiết cơ khí chuyên nghiệp không chỉ tập trung vào thao tác scan. Giá trị nằm ở toàn bộ chuỗi từ khảo sát hiện trạng đến dữ liệu CAD có thể sản xuất.

Bước 1: Tiếp nhận và đánh giá hiện trạng

Trước khi quét, kỹ sư cần đánh giá:

• Mức độ nứt, gãy và mòn
• Các vùng biến dạng
• Vật liệu của chi tiết
• Các bề mặt lắp ráp quan trọng
• Dung sai yêu cầu
• Điều kiện vận hành
• Phương án sản xuất lại: CNC, đúc, hàn phục hồi hoặc in 3D mẫu

Đối với chi tiết bị gãy thành nhiều mảnh, cần xác định khả năng căn chỉnh và ghép dữ liệu giữa các phần.

Bước 2: Quét 3D tại xưởng hoặc onsite

Thiết bị được lựa chọn dựa trên kích thước và yêu cầu độ chính xác của chi tiết.

Tùy trường hợp có thể sử dụng:

• 3D laser scanner cầm tay
• Structured-light scanner
• Scanner tầm xa cho vật thể lớn
• Marker và hệ thống tracking
• Bàn xoay đối với chi tiết nhỏ

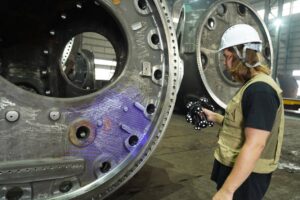

Với linh kiện hạng nặng không thể tháo khỏi dây chuyền, Scan 3D onsite có thể giúp giảm thời gian tháo dỡ và vận chuyển.

Chi tiết được quét từ nhiều góc để đảm bảo độ phủ dữ liệu. Các vùng khó tiếp cận cần được đặc biệt chú ý vì khoảng trống dữ liệu có thể ảnh hưởng trực tiếp đến bước Reverse Engineering.

Bước 3: Làm sạch và xử lý dữ liệu Scan

Dữ liệu thô thường chứa nhiễu, điểm dư hoặc vùng bị thiếu.

Kỹ sư sẽ:

• Loại bỏ dữ liệu nhiễu
• Căn chỉnh các lượt scan
• Ghép nhiều vùng dữ liệu
• Xử lý lỗ dữ liệu
• Tách vùng cần phục hồi
• Tạo mesh phù hợp
• Xác định các vùng hình học quan trọng

Đây là bước quyết định chất lượng dữ liệu đầu vào cho quá trình dựng CAD.

Bước 4: Reverse Engineering – dựng lại CAD danh nghĩa

Đây là bước quan trọng nhất.

Từ point cloud hoặc mesh, kỹ sư xác định các đặc trưng hình học như:

• Trục
• Mặt phẳng
• Lỗ
• Mặt bích
• Rãnh then
• Profile
• Đường cong
• Bề mặt
• Bo góc
• Các quan hệ đối xứng

Sau đó dữ liệu được chuyển thành bề mặt hoặc solid CAD có cấu trúc kỹ thuật phù hợp.

Tùy yêu cầu dự án, mô hình có thể được xuất sang các định dạng như STEP, IGES hoặc định dạng CAD tương thích với hệ thống thiết kế của doanh nghiệp.

Đặc biệt, không nên hiểu Reverse Engineering là “copy hình dạng”.

Mục tiêu thực tế là khôi phục lại ý đồ thiết kế và hình học danh nghĩa từ dữ liệu vật lý, đồng thời loại bỏ những sai lệch do mòn, biến dạng hoặc hư hỏng gây ra.

Bước 5: Kiểm tra và tối ưu thiết kế

Sau khi có CAD, dữ liệu CAD có thể được so sánh với dữ liệu Scan 3D bằng bản đồ màu sai lệch hoặc các phép đo kiểm tra cụ thể.

Quá trình này giúp kỹ sư xác định:

• Vùng sai lệch lớn
• Độ lệch hình học
• Vị trí lỗ
• Độ đồng tâm
• Độ phẳng
• Khoảng cách giữa các đặc trưng
• Các vùng cần hiệu chỉnh

Khi cần xác định dung sai hình học, dự án có thể tham chiếu hệ thống GPS và dung sai hình học phù hợp. ISO 1101:2017 là tiêu chuẩn quốc tế quy định ngôn ngữ ký hiệu và nguyên tắc diễn giải dung sai hình học về form, orientation, location và run-out.

Bước 6: Gia công và nghiệm thu

Sau khi mô hình được xác nhận, dữ liệu có thể tiếp tục được đưa vào quy trình sản xuất:

CAD → CAM → CNC/đúc/in 3D → kiểm tra → lắp ráp

Đây cũng là điểm tạo ra lợi thế khi doanh nghiệp lựa chọn đơn vị có năng lực kỹ thuật liên kết giữa CAD – Scan 3D – CAM thay vì chỉ thuê một dịch vụ quét dữ liệu đơn thuần.

Lợi ích kinh tế – kỹ thuật của phục dựng bằng Scan 3D

Giảm thời gian dừng máy

Trong một số trường hợp, vấn đề lớn nhất không phải chi phí của linh kiện mà là chi phí downtime.

Thay vì chờ phụ tùng OEM trong nhiều tuần, doanh nghiệp có thể chủ động đánh giá khả năng phục dựng và gia công chi tiết thay thế.

Thời gian thực tế phụ thuộc vào độ phức tạp, vật liệu, phương pháp sản xuất và tình trạng chi tiết, nhưng quy trình số hóa có thể rút ngắn đáng kể thời gian chuẩn bị dữ liệu kỹ thuật.

Giảm rủi ro gia công sai

Một mô hình CAD được dựng từ dữ liệu scan và được kiểm tra trước khi sản xuất giúp giảm nguy cơ:

• Sai kích thước
• Sai vị trí lỗ
• Sai hình dạng bề mặt
• Không lắp được
• Phải gia công lại nhiều lần

Tạo “bản vẽ số” cho bảo trì

Sau khi phục dựng, dữ liệu CAD có thể được lưu trữ cùng hồ sơ thiết bị.

Lần sau khi chi tiết tiếp tục hỏng, doanh nghiệp không nhất thiết phải bắt đầu lại từ đầu.

Đây là một bước quan trọng trong số hóa nhà máy và quản lý tài sản kỹ thuật.

Giảm phụ thuộc vào OEM

Đối với các thiết bị đã vận hành lâu năm, việc sở hữu dữ liệu kỹ thuật nội bộ giúp doanh nghiệp chủ động hơn trong:

• MRO
• Spare Parts
• Reverse Engineering
• Sản xuất phụ tùng thay thế
• Quản lý vòng đời thiết bị

4 trường hợp điển hình có thể áp dụng Scan 3D

Trục truyền động bị nứt hoặc gãy

Quét toàn bộ trục, xác định các vùng mòn, khôi phục đường kính danh nghĩa, profile then và các bề mặt lắp ghép, sau đó dựng CAD và đưa sang gia công CNC.

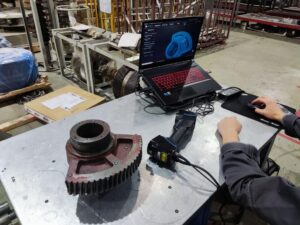

Vỏ hộp số hoặc gối đỡ bị biến dạng

Số hóa toàn bộ cụm, xác định lại mặt phẳng, mặt bích và vị trí lỗ định vị để phục dựng chi tiết thay thế hoặc thiết kế lại phần bị hỏng.

Bánh răng bị mòn

Dữ liệu Scan 3D giúp ghi nhận hình học hiện tại. Kỹ sư có thể kết hợp dữ liệu đo với thông số thiết kế như module, số răng và đường kính để phục hồi profile danh nghĩa thay vì đơn giản sao chép hình dạng răng đã mòn.

Khuôn ép hoặc khuôn dập bị nứt

Scan lòng khuôn, insert hoặc vùng hình học cần phục hồi để tạo dữ liệu tham chiếu cho quá trình thiết kế lại, gia công insert hoặc tạo điện cực.

Không phải chi tiết nào cũng scan giống nhau

Một trong những sai lầm phổ biến là cho rằng chỉ cần sở hữu máy Scan 3D có độ chính xác cao là có thể xử lý mọi chi tiết.

Thực tế, thiết bị phải được lựa chọn theo bài toán đo.

Chi tiết quá lớn

Không thể di chuyển chi tiết?

Có thể triển khai Scan 3D onsite, chia khu vực quét và ghép dữ liệu thông qua các mốc tham chiếu phù hợp.

Bề mặt đen hoặc phản quang

Bề mặt quá tối, bóng hoặc phản chiếu có thể gây khó khăn cho quá trình thu nhận dữ liệu quang học.

Tùy hệ thống, có thể sử dụng phương pháp xử lý bề mặt tạm thời hoặc điều chỉnh chiến lược scan.

Vùng nứt làm mất hình học gốc

Đây là bài toán kỹ thuật khó nhất.

Nếu vùng bị nứt đã biến dạng, dữ liệu scan chỉ phản ánh hình dạng hiện tại, không tự động cho biết hình dạng thiết kế ban đầu.

Kỹ sư cần sử dụng các nguồn tham chiếu như:

• Chi tiết đối xứng
• Chi tiết cùng loại
• Các vùng hình học còn nguyên
• Tiêu chuẩn thiết kế
• Kích thước lắp ráp
• Yêu cầu chức năng của chi tiết

Sau đó mới quyết định hình học danh nghĩa cần phục hồi.

Scan 3D chỉ là bước đầu – giá trị nằm ở dữ liệu có thể sử dụng

Một hệ thống Scan 3D có thể tạo ra hàng triệu điểm dữ liệu.

Nhưng hàng triệu điểm không đồng nghĩa với một mô hình CAD có thể sản xuất.

Giá trị của dịch vụ nằm ở khả năng biến dữ liệu vật lý thành dữ liệu kỹ thuật có cấu trúc:

Physical Part → 3D Scan → Point Cloud → Mesh → Reverse Engineering → CAD → Inspection → CAM → Manufacturing

Đây cũng là lý do doanh nghiệp nên đánh giá nhà cung cấp Scan 3D dựa trên năng lực kỹ thuật đầu-cuối, thay vì chỉ dựa trên thông số “độ chính xác của máy scan”.

Các nền tảng metrology hiện đại như ZEISS INSPECT hỗ trợ workflow từ thu thập dữ liệu 3D, xử lý mesh đến inspection và phân tích dữ liệu; các giải pháp chuyên dụng còn hỗ trợ chuyển dữ liệu scan thành mô hình CAD phục vụ Reverse Engineering.

TAS Vietnam – Số hóa chi tiết thực tế thành dữ liệu kỹ thuật

TAS Vietnam tiếp cận Scan 3D và Reverse Engineering không chỉ như một dịch vụ đo lường mà như một phần của quy trình kỹ thuật.

Từ dữ liệu vật thể thực tế, TAS có thể hỗ trợ doanh nghiệp:

• Quét 3D chi tiết tại xưởng hoặc onsite
• Xử lý point cloud và mesh
• Phân tích hình học
• Reverse Engineering
• Phục dựng mô hình CAD
• Kiểm tra sai lệch
• Chuẩn bị dữ liệu phục vụ gia công
• Kết nối với năng lực CAD/CAM và các dịch vụ kỹ thuật khác

Điều này phù hợp với định hướng của TAS Vietnam trong việc cung cấp giải pháp outsourcing kỹ thuật kết hợp CAD, CAE, CAM, Automation và BIM, thay vì chỉ cung cấp một công đoạn đơn lẻ.

Doanh nghiệp có thể tìm hiểu thêm về năng lực kỹ thuật CAD–CAE–CAM của TAS Vietnam thông qua các giải pháp kỹ thuật hiện có trên website.

Kết luận: Không có bản vẽ gốc không có nghĩa là không thể phục dựng

Trong nhiều nhà máy, một linh kiện hỏng không chỉ là một chi tiết cơ khí.

Nó có thể là một điểm nghẽn khiến cả dây chuyền phải dừng lại.

Khi bản vẽ gốc không còn, OEM không cung cấp phụ tùng hoặc chi tiết đã quá cũ để thay thế, Scan 3D + Reverse Engineering có thể tạo ra một con đường khác: số hóa chi tiết thực tế, khôi phục hình học kỹ thuật và đưa dữ liệu trở lại quy trình sản xuất.

Quan trọng hơn, doanh nghiệp không chỉ giải quyết một lần hỏng hóc.

Mỗi mô hình CAD được phục dựng có thể trở thành tài sản dữ liệu kỹ thuật cho những lần bảo trì và sản xuất phụ tùng sau này.

Không cần bản vẽ gốc – vẫn có thể phục dựng dữ liệu kỹ thuật từ chi tiết thực tế, nếu quy trình Scan 3D và Reverse Engineering được thực hiện đúng cách.
