Scan 3D vs CMM: Nên chọn công nghệ nào để kiểm tra kích thước và dung sai?

1. Scan 3D hay CMM: Không có công nghệ nào thắng tuyệt đối

Trong kiểm soát chất lượng (QC) tại các nhà máy cơ khí, ô tô và sản xuất linh kiện, một câu hỏi thường gặp là: Nên sử dụng máy đo tọa độ CMM hay máy Scan 3D để kiểm tra kích thước sản phẩm?

Câu trả lời không đơn giản nằm ở việc công nghệ nào hiện đại hơn hoặc có độ chính xác cao hơn. Phương pháp phù hợp phải dựa trên dung sai yêu cầu, hình học chi tiết, số lượng đặc trưng cần đo, sản lượng kiểm tra và mục tiêu sử dụng dữ liệu.

Ví dụ, khi cần xác minh đường kính lỗ lắp ghép với dung sai chặt, CMM có thể là lựa chọn phù hợp. Ngược lại, nếu cần đánh giá độ cong vênh của một chi tiết nhựa đúc hoặc xác định toàn bộ vùng sai lệch so với mô hình CAD, Scan 3D có thể mang lại nhiều thông tin hơn trong cùng một quy trình kiểm tra.

Về nguyên lý, CMM tập trung đo tọa độ và các đặc trưng hình học được xác định; Scan 3D thu thập dữ liệu bề mặt với mật độ điểm cao để phân tích hình dạng tổng thể. Đây là khác biệt cốt lõi khi lựa chọn công nghệ đo kiểm. Tham khảo KEYENCE về sự khác biệt giữa CMM và Scan 3D.

2. CMM là gì? Khi nào nên sử dụng máy đo tọa độ?

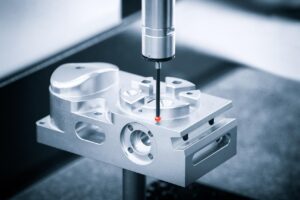

CMM (Coordinate Measuring Machine) là máy đo tọa độ ba chiều, sử dụng đầu dò tiếp xúc hoặc hệ thống đầu dò phù hợp để thu thập tọa độ của các điểm trên chi tiết. Phần mềm xử lý những tọa độ này để xác định kích thước và đặc trưng hình học theo hệ tọa độ đo đã thiết lập.

Trong môi trường sản xuất, CMM thường được sử dụng để kiểm tra đường kính lỗ, vị trí lỗ, mặt phẳng chuẩn, độ vuông góc, độ song song và các yêu cầu dung sai hình học GD&T.

Ưu điểm của CMM

Đo các đặc trưng quan trọng với yêu cầu dung sai nghiêm ngặt

Đối với các chi tiết có bề mặt gia công chính xác, lỗ định vị hoặc vị trí lắp ghép quan trọng, CMM có thể cung cấp dữ liệu đo phù hợp để xác minh kích thước và dung sai. Tuy nhiên, khả năng đáp ứng phải được đánh giá theo thông số thiết bị, đầu dò, phương pháp đo và điều kiện thực tế.

Phù hợp với quy trình kiểm tra có tiêu chí rõ ràng

Khi bản vẽ quy định các kích thước và dung sai cụ thể, chương trình CMM có thể tập trung đo các đặc trưng cần xác nhận. Điều này hữu ích trong kiểm tra sản phẩm đầu tiên, kiểm soát chất lượng và lập hồ sơ đo lường.

Có thể kiểm tra nhiều yêu cầu GD&T

CMM phù hợp với các đặc trưng như vị trí, độ phẳng, độ trụ, độ vuông góc và độ song song khi thiết bị, đầu dò, phần mềm và chiến lược đo đáp ứng yêu cầu tương ứng.

Hạn chế của CMM

CMM không tự động cung cấp dữ liệu dày đặc trên toàn bộ bề mặt chỉ bằng việc đo một số điểm theo chương trình. Với chi tiết có hình học phức tạp, việc xác định đường đo, bố trí đồ gá và lập trình có thể mất nhiều thời gian.

Nếu lỗi nằm trên một vùng cong hoặc bề mặt tự do mà không có vị trí kiểm tra được xác định trước, chiến lược đo theo điểm có thể không thể hiện đầy đủ phạm vi sai lệch.

Ngoài ra, đầu dò tiếp xúc có thể khó tiếp cận một số khu vực hoặc không phù hợp với chi tiết mềm, dễ biến dạng dưới lực đo.

3. Scan 3D là gì? Vì sao công nghệ này hữu ích trong kiểm tra chất lượng?

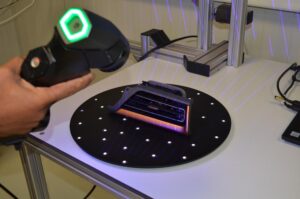

Scan 3D công nghiệp sử dụng công nghệ quang học như laser hoặc ánh sáng cấu trúc để thu thập hình học bề mặt của vật thể mà không cần đầu dò tiếp xúc trực tiếp trong quá trình quét.

Dữ liệu thường được biểu diễn dưới dạng Point Cloud (đám mây điểm) và sau đó có thể xử lý thành Mesh (mô hình lưới tam giác). Khi có mô hình CAD tham chiếu, kỹ sư có thể căn chỉnh dữ liệu và phân tích sai lệch giữa hình dạng thực tế với thiết kế.

Ưu điểm của Scan 3D

1. Thu thập dữ liệu trên diện tích bề mặt lớn

Thay vì chỉ lấy một tập hợp điểm được lập trình trước, Scan 3D ghi nhận lượng lớn dữ liệu bề mặt. Điều này giúp kỹ sư đánh giá các vùng cong, bề mặt tự do, chi tiết nhựa đúc, chi tiết dập và những hình học phức tạp.

2. Phân tích sai lệch trực quan bằng Color Map

Khi dữ liệu Scan 3D được căn chỉnh với mô hình CAD, phần mềm có thể hiển thị bản đồ sai lệch màu (Color Map Deviation). Các vùng màu thể hiện mức độ và chiều hướng sai lệch theo thang đo được thiết lập.

Bản đồ này hỗ trợ nhận diện vùng lồi, lõm, cong vênh hoặc sai lệch hình học trên toàn bộ vùng bề mặt được đo. Kỹ sư có thể dùng kết quả để trao đổi với bộ phận thiết kế, sản xuất và QC.

3. Hỗ trợ kiểm tra sản phẩm đầu tiên và phân tích nguyên nhân lỗi

Trong First Article Inspection (FAI), dữ liệu Scan 3D có thể giúp đánh giá hình dạng tổng thể của sản phẩm đầu tiên so với CAD. Với chi tiết nhựa đúc hoặc tấm dập, việc xem phân bố sai lệch có thể giúp xác định khu vực cần điều tra thêm về khuôn, quá trình tạo hình hoặc điều kiện sản xuất.

4. Kết nối với Reverse Engineering

Khi không còn bản vẽ gốc hoặc cần phục dựng chi tiết hiện hữu, dữ liệu Scan 3D có thể làm cơ sở cho quá trình tái tạo mô hình CAD. Đây là điểm khác biệt quan trọng giữa một quy trình chỉ kiểm tra kích thước và một quy trình kết hợp đo kiểm với phát triển dữ liệu kỹ thuật.

Những giới hạn cần lưu ý

Scan 3D không mặc nhiên thay thế được CMM trong mọi ứng dụng đo lường. Kết quả phụ thuộc vào thiết bị, độ phân giải, hiệu chuẩn, khoảng cách làm việc, điều kiện bề mặt và phương pháp xử lý dữ liệu.

Các bề mặt phản chiếu mạnh, trong suốt hoặc có đặc tính quang học không thuận lợi có thể gây khó khăn cho quá trình thu thập dữ liệu. Một số trường hợp cần xử lý bề mặt theo hướng dẫn của thiết bị, nhưng việc đó phải được cân nhắc để không làm thay đổi kích thước cần đo.

Đặc biệt, mật độ điểm cao không đồng nghĩa với độ chính xác đo cao hơn. Đám mây điểm dày đặc vẫn có thể chịu sai số hệ thống hoặc sai số căn chỉnh. Muốn dùng dữ liệu để đánh giá dung sai, kỹ sư phải xác nhận năng lực đo của hệ thống và tính phù hợp của quy trình.

4. Bảng so sánh Scan 3D và CMM

Không nên kết luận rằng một công nghệ luôn nhanh hơn hoặc chính xác hơn trong mọi trường hợp. Thời gian tổng thể cần tính cả khâu chuẩn bị, đo hoặc quét, xử lý dữ liệu, lập báo cáo và số lượng chi tiết cần kiểm tra.

5. Khi nào nên chọn CMM?

CMM thường là lựa chọn hợp lý khi doanh nghiệp cần xác minh những đặc trưng có yêu cầu đo lường chặt chẽ và tiêu chí nghiệm thu được xác định rõ.

Một số tình huống điển hình:

• Kiểm tra kích thước lắp ghép: Đường kính lỗ, vị trí lỗ, khoảng cách giữa các đặc trưng và kích thước then chốt.
• Xác minh GD&T: Kiểm tra các yêu cầu về hình dạng, hướng, vị trí và độ đảo theo bản vẽ, trong phạm vi năng lực đo của hệ thống.
• Kiểm tra theo quy trình chất lượng đã phê duyệt: Khi khách hàng hoặc tiêu chuẩn nội bộ quy định phương pháp đo cụ thể.
• Kiểm tra đặc trưng có dung sai rất chặt: Khi hệ thống CMM và phương pháp đo đã được xác nhận đáp ứng yêu cầu.

Trong các trường hợp này, điều quan trọng không chỉ là chọn CMM mà còn phải thiết lập đúng chuẩn đo, lựa chọn chiến lược lấy điểm và đánh giá độ không đảm bảo đo khi cần.

6. Khi nào nên chọn Scan 3D?

Scan 3D đặc biệt hữu ích khi vấn đề cần giải quyết nằm ở hình học tổng thể thay vì chỉ một vài kích thước riêng lẻ.

Kiểm tra chi tiết có bề mặt phức tạp

Với vỏ nhựa, chi tiết đúc, tấm dập hoặc bề mặt cong tự do, Scan 3D giúp kỹ sư quan sát sự phân bố sai lệch trên các vùng bề mặt được thu thập.

Phân tích cong vênh và biến dạng

Nếu một chi tiết bị biến dạng sau ép nhựa, dập hoặc lắp ráp, so sánh dữ liệu quét với CAD có thể giúp xác định vùng biến dạng để điều tra nguyên nhân.

Kiểm tra sản phẩm đầu tiên (FAI)

Scan 3D có thể cung cấp góc nhìn toàn diện về sự khác biệt giữa sản phẩm thực tế và thiết kế, hỗ trợ ưu tiên các khu vực cần đo kiểm bổ sung.

Reverse Engineering khi thiếu dữ liệu CAD

Khi doanh nghiệp cần tái tạo một linh kiện cũ, phụ tùng không còn bản vẽ hoặc sản phẩm cần cải tiến, dữ liệu Scan 3D là đầu vào hữu ích cho quá trình phục dựng mô hình CAD.

Tuy nhiên, các đặc trưng như lỗ sâu, ren, bề mặt khuất hoặc dung sai cực chặt có thể cần phương pháp đo bổ sung. Không phải mọi chi tiết đều có thể được xác minh đầy đủ chỉ bằng dữ liệu quét quang học.

7. Quy trình kiểm tra Scan 3D đúng kỹ thuật

Để Color Map có ý nghĩa kỹ thuật, quy trình không thể chỉ dừng lại ở việc quét và xuất hình ảnh màu. Một quy trình kiểm tra cần xác định rõ dữ liệu tham chiếu, cách căn chỉnh và tiêu chí đánh giá.

Bước 1: Xác định yêu cầu kiểm tra

Xác định mục tiêu là kiểm tra kích thước, FAI, phân tích biến dạng hay phục dựng CAD. Thu thập bản vẽ, mô hình CAD, dung sai và các đặc trưng cần ưu tiên.

Bước 2: Quét và thu thập dữ liệu

Lựa chọn thiết bị, phương pháp quét và cách gá đặt phù hợp với kích thước, vật liệu và hình học chi tiết. Đảm bảo các vùng quan trọng được thu thập đầy đủ.

Bước 3: Xử lý dữ liệu

Ghép dữ liệu từ nhiều góc quét khi cần, loại bỏ dữ liệu nhiễu và tạo mô hình phù hợp cho phân tích. Các bước xử lý phải được kiểm soát để tránh làm mất đặc trưng hoặc tạo sai lệch giả.

Bước 4: Căn chỉnh với CAD

Thiết lập hệ tọa độ và căn chỉnh theo chuẩn hoặc chiến lược được xác định cho mục tiêu kiểm tra. Căn chỉnh toàn cục theo Best Fit có thể hữu ích để đánh giá hình dạng tổng thể, nhưng không phải lúc nào cũng phù hợp để xác minh dung sai vị trí theo chuẩn bản vẽ.

Bước 5: Phân tích sai lệch và lập báo cáo

Thực hiện CAD Comparison, Color Map Deviation và kiểm tra các đặc trưng cần thiết. Báo cáo nên nêu rõ đơn vị đo, dung sai, phương pháp căn chỉnh, phạm vi dữ liệu và giới hạn của kết quả.

Quy trình này giúp kết quả không chỉ trực quan mà còn có thể diễn giải trong bối cảnh kỹ thuật cụ thể.

8. Cách quyết định nhanh: CMM, Scan 3D hay kết hợp cả hai?

Có thể sử dụng các nguyên tắc sau để lựa chọn ban đầu:

• Cần đo một số kích thước lắp ghép với dung sai chặt: Ưu tiên đánh giá CMM.
• Cần xem toàn bộ vùng bề mặt lệch bao nhiêu so với CAD: Ưu tiên Scan 3D.
• Chi tiết có nhiều bề mặt cong, cần đánh giá cong vênh: Scan 3D có thể phù hợp hơn.
• Cần kiểm tra cả hình dạng tổng thể lẫn những đặc trưng GD&T quan trọng: Cân nhắc kết hợp Scan 3D và CMM.
• Không còn CAD gốc và cần phục dựng mô hình: Scan 3D kết hợp Reverse Engineering.

Với những ứng dụng cần chứng minh năng lực đo lường, doanh nghiệp cũng nên xem xét các tiêu chuẩn liên quan. Ví dụ, ISO 10360-13:2021 quy định các phép thử nghiệm thu và xác minh lại đối với hệ thống đo tọa độ quang học 3D trong phạm vi áp dụng của tiêu chuẩn. Việc tham chiếu tiêu chuẩn phù hợp giúp đánh giá thiết bị có cơ sở hơn, nhưng không tự động chứng minh rằng mọi phép đo trên mọi chi tiết đều đạt yêu cầu.

9. TAS Vietnam: Kết nối Scan 3D, kiểm tra chất lượng và Reverse Engineering

Đối với doanh nghiệp sản xuất, giá trị của Scan 3D không chỉ nằm ở dữ liệu hình học mà còn ở khả năng chuyển dữ liệu đó thành thông tin phục vụ quyết định kỹ thuật.

TAS Vietnam cung cấp giải pháp Scan 3D, xử lý dữ liệu, so sánh CAD và Reverse Engineering theo yêu cầu của từng dự án. Tùy mục tiêu, đầu ra có thể phục vụ kiểm tra sai lệch bề mặt, phân tích hình học hoặc tái tạo mô hình CAD cho các bước thiết kế và sản xuất tiếp theo.

Khi cần phát triển quy trình từ dữ liệu thực tế đến sản xuất, doanh nghiệp có thể tham khảo thêm dịch vụ Reverse Engineering của TAS Vietnam và các dịch vụ kỹ thuật CAD, CAE, CAM.

Phương án đo kiểm cụ thể cần được xác định dựa trên bản vẽ, dung sai, hình dạng chi tiết, mục đích nghiệm thu và yêu cầu về hồ sơ chất lượng. TAS Vietnam khuyến nghị đánh giá các yếu tố này trước khi lựa chọn công nghệ, thay vì mặc định Scan 3D hoặc CMM là phương án tốt nhất cho mọi ứng dụng.

Kết luận

CMM không lỗi thời, và Scan 3D cũng không phải giải pháp thay thế hoàn toàn cho CMM. Hai công nghệ có thế mạnh khác nhau và có thể bổ sung cho nhau trong quy trình kiểm soát chất lượng.

CMM phù hợp với việc xác minh các đặc trưng và dung sai được xác định rõ. Scan 3D phát huy lợi thế khi cần thu thập dữ liệu bề mặt, đánh giá hình dạng tổng thể, phân tích sai lệch và hỗ trợ Reverse Engineering. Trong nhiều ứng dụng, kết hợp cả hai là phương án hiệu quả hơn so với chỉ sử dụng một công nghệ.

Bạn đang phân vân giữa Scan 3D và CMM cho chi tiết của mình? Hãy gửi bản vẽ hoặc mô hình CAD, yêu cầu dung sai, ảnh chi tiết thực tế và mục tiêu kiểm tra cho TAS Vietnam. Đội ngũ kỹ thuật sẽ có cơ sở để trao đổi về phương án đo kiểm, phân tích sai lệch hoặc Reverse Engineering phù hợp với nhu cầu của doanh nghiệp.
