CAD vs CAE Geometry: Why More Detail Can Be Worse

CAD vs CAE geometry là vấn đề quan trọng trong quy trình phát triển sản phẩm và mô phỏng kỹ thuật. Mô hình CAD được xây dựng để phục vụ thiết kế, lắp ráp và sản xuất, trong khi hình học CAE cần đáp ứng yêu cầu phân tích ứng suất, biến dạng, truyền nhiệt, dòng chảy hoặc rung động. Vì vậy, chuyển nguyên trạng mô hình CAD sang CAE không phải lúc nào cũng là lựa chọn tối ưu.

Một mô hình có quá nhiều chi tiết nhỏ có thể làm tăng độ phức tạp của mesh, kéo dài thời gian tính toán và gây khó khăn cho quá trình hội tụ. Trong bài viết này, TAS Vietnam phân tích sự khác biệt giữa CAD và CAE geometry, cách lựa chọn chi tiết cần giữ lại và phương pháp đơn giản hóa hình học để xây dựng mô hình mô phỏng đáng tin cậy.

1. CAD vs CAE Geometry: Sự khác biệt về mục tiêu thiết kế và mô phỏng

CAD (Computer-Aided Design) và CAE (Computer-Aided Engineering) có mối liên hệ chặt chẽ nhưng đảm nhiệm những nhiệm vụ khác nhau trong vòng đời phát triển sản phẩm.

CAD tập trung vào xây dựng hình học, thiết kế chi tiết, lắp ráp, lập bản vẽ và hỗ trợ sản xuất. Ngược lại, CAE sử dụng mô hình hình học cùng với các thuộc tính vật liệu, tải trọng, điều kiện biên và phương pháp số để phân tích những hiện tượng vật lý như ứng suất, biến dạng, truyền nhiệt, dòng chảy hoặc rung động.

Vì vậy, một mô hình CAE tốt không nhất thiết phải tái hiện mọi chi tiết của sản phẩm. Nó cần giữ đúng những đặc điểm hình học chi phối hiện tượng đang được phân tích.

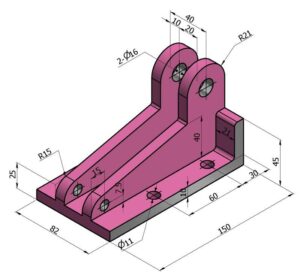

Ví dụ, một cụm gá lắp có thể chứa hàng chục bu lông, ren, mép vát và bề mặt trang trí. Nếu mục tiêu là đánh giá độ cứng tổng thể của cụm, kỹ sư có thể đơn giản hóa một số chi tiết và sử dụng phương pháp biểu diễn liên kết phù hợp. Nhưng nếu mục tiêu là kiểm tra ứng suất quanh lỗ bu lông hoặc hiện tượng trượt tại bề mặt tiếp xúc, những chi tiết liên quan phải được mô hình hóa cẩn thận hơn.

Việc đơn giản hóa do đó phải dựa trên mục tiêu phân tích, không chỉ dựa vào kích thước hình học.

2. CAD vs CAE Geometry: Vì sao nhiều chi tiết có thể gây bất lợi?

2.1. Hình học phức tạp gây khó khăn cho quá trình tạo mesh

Trong phân tích phần tử hữu hạn (FEA), mô hình hình học được chia thành các phần tử hữu hạn để xấp xỉ nghiệm của bài toán cơ học. Đối với CFD, mesh được sử dụng để rời rạc hóa miền tính toán và giải các phương trình chi phối dòng chảy.

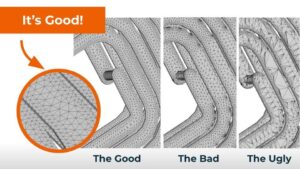

Những chi tiết rất nhỏ, bề mặt hẹp hoặc vùng chuyển tiếp phức tạp có thể buộc bộ chia lưới tạo ra các phần tử nhỏ hơn hoặc có chất lượng hình dạng kém. Một số vấn đề thường gặp gồm:

• Sliver faces: các mặt hình học rất mỏng và hẹp, gây khó khăn cho việc tạo mesh.
• Highly distorted elements: phần tử méo, có thể ảnh hưởng đến độ chính xác số và độ ổn định của nghiệm.
• Small gaps and overlaps: khe hở hoặc vùng chồng lấn không mong muốn giữa các bề mặt.
• Poor geometric transitions: các vùng chuyển tiếp phức tạp khiến việc kiểm soát kích thước phần tử khó khăn hơn.

Khi các chi tiết nhỏ nằm cạnh nhau, bộ chia lưới có thể phải giảm kích thước phần tử trên một vùng rộng hơn dự kiến. Điều này làm tăng số phần tử và có thể khiến quá trình chia lưới thất bại.

Tuy nhiên, cần phân biệt rõ: hình học phức tạp không tự động khiến mesh kém chất lượng. Vấn đề nằm ở việc hình học đó có phù hợp với phương pháp chia lưới, loại phần tử và yêu cầu phân tích hay không.

2.2. Chi phí tính toán tăng nhưng giá trị kỹ thuật không tăng tương ứng

Khi số lượng phần tử và bậc tự do tăng, tài nguyên cần thiết để giải bài toán thường cũng tăng. Mức tăng thực tế phụ thuộc vào loại phần tử, thuật toán giải, tính phi tuyến, tiếp xúc và cấu hình tính toán.

Điều đáng chú ý là không phải chi tiết nào được bổ sung vào mô hình cũng cải thiện chất lượng kết quả.

Chẳng hạn, việc mô hình hóa đầy đủ ren trên tất cả bu lông trong một bài toán đánh giá độ cứng tổng thể có thể làm tăng đáng kể độ phức tạp. Nếu mục tiêu chỉ là xác định độ võng của kết cấu, một phương pháp biểu diễn liên kết đơn giản hơn có thể phù hợp, miễn là độ cứng và đường truyền lực được mô tả hợp lý.

Ngược lại, nếu cần đánh giá ứng suất cục bộ tại chân ren hoặc nguy cơ phá hỏng mối ghép, việc loại bỏ ren có thể làm mất thông tin quan trọng.

Do đó, tiêu chí tối ưu không phải là tạo ra mô hình có ít phần tử nhất, mà là đạt được kết quả đủ chính xác cho quyết định kỹ thuật với chi phí tính toán hợp lý.

2.3. Mô hình đẹp mắt không đảm bảo kết quả đáng tin cậy

Một mô hình 3D có hình dạng gần giống sản phẩm thực tế vẫn có thể cho kết quả mô phỏng sai lệch nếu các giả định vật lý không phù hợp.

Trong CAE, độ tin cậy của kết quả còn phụ thuộc vào:

• Đặc tính vật liệu và mô hình vật liệu.
• Điều kiện biên và cách ràng buộc chuyển động.
• Tải trọng, vị trí đặt lực và đường truyền lực.
• Mô hình tiếp xúc, ma sát và liên kết.
• Chiến lược mesh và mức độ hội tụ của nghiệm.
• Phương pháp kiểm chứng bằng tính toán độc lập hoặc dữ liệu thử nghiệm.

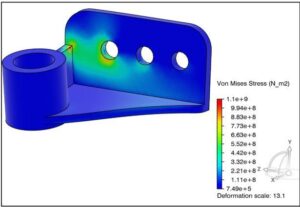

Ví dụ, một giá đỡ được mô hình hóa rất chi tiết nhưng bị cố định sai vị trí có thể cho ra phân bố ứng suất không phản ánh điều kiện làm việc thực tế. Tăng số phần tử không thể khắc phục lỗi giả định này.

Vì thế, kỹ sư cần đánh giá toàn bộ mô hình CAE thay vì chỉ tập trung vào mức độ chi tiết của geometry.

3. Những chi tiết CAD nào có thể được loại bỏ khi chuẩn bị CAE?

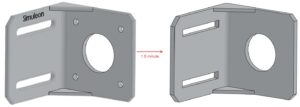

Quá trình này thường được gọi là defeaturing hoặc đơn giản hóa hình học. Mục tiêu là loại bỏ những đặc điểm không đóng góp đáng kể vào đại lượng cần đánh giá, đồng thời giữ lại các yếu tố quan trọng đối với hành vi vật lý.

Một số chi tiết có thể cân nhắc loại bỏ gồm:

Logo, ký hiệu và chi tiết trang trí: Các phần khắc hoặc dập chỉ phục vụ nhận diện thường không cần thiết trong phân tích kết cấu tổng thể, trừ khi chúng tạo ra vùng tập trung ứng suất đáng kể.

Fillet và chamfer nhỏ: Các góc lượn và mép vát không nằm trong vùng quan tâm có thể được đơn giản hóa. Tuy nhiên, không nên loại bỏ fillet tại những vị trí có nguy cơ tập trung ứng suất hoặc ảnh hưởng đến tuổi thọ mỏi.

Ren và chi tiết bu lông phức tạp: Ren có thể được thay bằng hình học đơn giản hoặc mô hình liên kết tương đương trong một số bài toán. Lựa chọn này cần bảo toàn đặc tính truyền lực phù hợp với mục tiêu phân tích.

Lỗ nhỏ và khe hẹp: Có thể loại bỏ khi chúng không ảnh hưởng đáng kể đến độ cứng, đường truyền lực, dòng chảy hoặc chức năng của chi tiết. Nếu lỗ là vị trí tập trung ứng suất hoặc có vai trò dẫn dòng, cần giữ lại.

Các thành phần không tham gia đáng kể vào bài toán: Một số chi tiết phụ có thể được lược bỏ hoặc thay bằng khối lượng, độ cứng tương đương hay điều kiện biên phù hợp. Việc thay thế phải bảo toàn ảnh hưởng vật lý liên quan.

Theo hướng dẫn của Ansys về tối ưu mô hình FEA, đơn giản hóa hình học là một bước quan trọng để giảm độ phức tạp của mô hình và nâng cao hiệu quả phân tích. Tuy nhiên, mọi thao tác cần được xem xét dựa trên mục tiêu mô phỏng và đặc điểm kết cấu.

Tham khảo: Ansys – How to Improve FEA.

4. Những đặc điểm hình học cần được giữ lại

Đơn giản hóa quá mức cũng nguy hiểm không kém việc giữ nguyên toàn bộ CAD. Một số chi tiết có ảnh hưởng trực tiếp đến ứng suất, độ cứng, tiếp xúc hoặc các hiện tượng vật lý khác và cần được bảo toàn.

Đối với phân tích kết cấu FEA

• Lỗ, rãnh và notch ảnh hưởng đến đường truyền lực hoặc tập trung ứng suất.
• Fillet tại các vùng chuyển tiếp chịu tải quan trọng.
• Vùng tiếp xúc giữa các chi tiết và bề mặt truyền lực.
• Mối hàn, liên kết bu lông hoặc vị trí bắt vít khi chúng chi phối đáp ứng kết cấu.
• Thay đổi độ dày, gân tăng cứng và các đặc điểm ảnh hưởng đến độ cứng tổng thể.
• Những vùng cần đánh giá ứng suất cục bộ, biến dạng hoặc tuổi thọ mỏi.

Đối với phân tích nhiệt và CFD

• Khe hở ảnh hưởng đến rò rỉ hoặc lưu lượng.
• Đường dẫn dòng, tiết diện thay đổi và vị trí có khả năng tách dòng.
• Các bề mặt trao đổi nhiệt và vùng tiếp xúc nhiệt quan trọng.
• Những đặc điểm hình học chi phối tổn thất áp suất hoặc phân bố vận tốc.

Một nguyên tắc hữu ích là xem xét độ nhạy của đại lượng cần đánh giá đối với từng đặc điểm hình học. Nếu thay đổi hoặc loại bỏ một chi tiết làm kết quả biến đổi đáng kể, chi tiết đó có thể cần được giữ lại hoặc mô hình hóa bằng phương pháp tương đương đã được kiểm chứng.

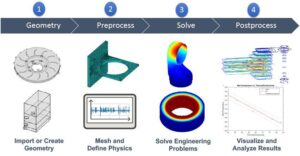

5. Quy trình tối ưu CAD vs CAE Geometry cho mô phỏng

Một quy trình CAD-to-CAE hiệu quả không bắt đầu bằng việc xóa các chi tiết nhỏ. Nó bắt đầu bằng việc xác định chính xác câu hỏi kỹ thuật cần giải quyết.

Bước 1: Xác định mục tiêu phân tích

Làm rõ bài toán cần đánh giá là độ cứng, ứng suất, biến dạng, mỏi, va chạm, truyền nhiệt, dòng chảy hay dao động riêng. Mỗi mục tiêu sẽ có yêu cầu hình học và chiến lược mô hình hóa khác nhau.

Bước 2: Xác định vùng quan tâm

Xác định những vị trí có tải trọng lớn, nguy cơ tập trung ứng suất, tiếp xúc phức tạp hoặc gradient nhiệt cao. Đây là cơ sở để quyết định mức độ chi tiết cần thiết.

Bước 3: Kiểm tra và làm sạch geometry

Kiểm tra các bề mặt lỗi, khe hở ngoài dự kiến, vùng chồng lấn, mặt nhỏ bất thường và những vấn đề có thể cản trở quá trình tạo mesh. Cần phân biệt lỗi dữ liệu với khe hở hoặc đặc điểm hình học có chủ đích trong thiết kế.

Bước 4: Defeature có chọn lọc

Loại bỏ những chi tiết không cần thiết cho đại lượng đang xét. Mọi thay đổi nên có lý do kỹ thuật rõ ràng, đặc biệt đối với các vùng chịu lực và vùng tiếp xúc.

Bước 5: Idealization – lựa chọn cách biểu diễn phù hợp

Không phải mọi thành phần đều cần được mô hình hóa bằng solid 3D chi tiết. Tùy trường hợp, kỹ sư có thể sử dụng:

• Shell elements cho các kết cấu dạng tấm mỏng khi đáp ứng các giả định áp dụng.
• Beam elements cho những thành phần dạng thanh, dầm hoặc khung phù hợp.
• Simplified connectors cho bu lông hoặc liên kết khi mục tiêu không yêu cầu phân tích chi tiết cục bộ.
• Equivalent mass hoặc stiffness khi cần bảo toàn ảnh hưởng của các thành phần phụ mà không mô hình hóa toàn bộ hình học.

Các phương pháp này cần được lựa chọn dựa trên điều kiện áp dụng, đặc tính vật lý và mục tiêu phân tích.

Bước 6: Tạo mesh và đánh giá chất lượng

Thiết lập kích thước phần tử phù hợp với hình học, loại phần tử và yêu cầu nghiệm. Mesh cần được tinh chỉnh tại các vùng có gradient ứng suất, biến dạng hoặc nhiệt độ lớn.

Không nên mặc định rằng mesh càng mịn càng tốt. Kỹ sư cần xem xét chất lượng phần tử, chi phí tính toán và độ nhạy của kết quả khi thay đổi mật độ lưới.

Bước 7: Kiểm chứng kết quả

So sánh kết quả với tính toán giải tích khi có thể, dữ liệu thử nghiệm, kết quả tham chiếu hoặc các kiểm tra độc lập phù hợp. Thực hiện đánh giá hội tụ lưới và ghi nhận những giả định, giới hạn của mô hình.

Tham khảo thêm: Cadence – What Is CAE Software?.

6. Những sai lầm thường gặp khi chuyển từ CAD sang CAE

Trong thực tế, một số sai lầm có thể làm giảm độ tin cậy của mô phỏng hoặc kéo dài thời gian xử lý:

• Sử dụng nguyên trạng assembly CAD cho mọi bài toán mà không đánh giá mục tiêu phân tích.
• Xóa toàn bộ fillet và chamfer chỉ để tạo mesh nhanh hơn.
• Giữ nguyên mọi chi tiết bu lông, ren và lỗ nhỏ dù chúng không cần thiết cho bài toán.
• Cho rằng số phần tử lớn đồng nghĩa với kết quả chính xác.
• Không kiểm tra điều kiện biên, tiếp xúc và thuộc tính vật liệu.
• Không thực hiện đánh giá hội tụ hoặc kiểm chứng kết quả.
• Không ghi lại các giả định đơn giản hóa, khiến người khác khó đánh giá hoặc tái sử dụng mô hình.

Một mô hình CAE tốt cần đáp ứng đồng thời ba yêu cầu: hình học phù hợp, mô hình vật lý hợp lý và kết quả được kiểm chứng. Bỏ qua bất kỳ yếu tố nào cũng có thể dẫn đến quyết định kỹ thuật thiếu cơ sở.
