Scan 3D công nghiệp: Từ dữ liệu quét đến CAD, Drawing và gia công CNC

Bạn nhận được một file STL rất đẹp sau khi Scan 3D. Bề mặt chi tiết hiển thị đầy đủ, mesh dày và nhìn gần như giống hoàn toàn mẫu thật.

Nhưng khi đưa file đó vào CAM, phần mềm bắt đầu báo lỗi bề mặt. Đường chạy dao xuất hiện bất thường. Một số lỗ không còn thực sự tròn, các mặt chuẩn không rõ ràng và khi gia công thử, kích thước thực tế có thể sai đáng kể.

Ai chịu trách nhiệm khi phôi bị hỏng, dao bị gãy hoặc chi tiết không lắp được?

Đây chính là điểm mà nhiều doanh nghiệp bỏ qua khi lựa chọn dịch vụ Scan 3D.

Scan 3D không đơn giản là đưa scanner vào quét một chi tiết rồi xuất ra file STL. Trong các ứng dụng cơ khí chính xác, khuôn mẫu, reverse engineering và CNC, dữ liệu scan chỉ là đầu vào của một quy trình kỹ thuật lớn hơn.

Tại TAS Vietnam, quy trình được phát triển theo hướng:

3D Scan → Mesh Processing → Reverse Engineering → CAD/Solid → Technical Drawing → CAM → CNC Manufacturing

Mục tiêu cuối cùng không phải là tạo ra một file 3D “đẹp mắt”, mà là tạo ra dữ liệu kỹ thuật có thể sử dụng trong thiết kế, sản xuất và kiểm tra chất lượng.

“Cái bẫy” của Scan 3D giá rẻ

Một suy nghĩ khá phổ biến trong sản xuất là:

“Quét 3D xong là có ngay file để gia công CNC.”

Điều này chỉ đúng trong một số trường hợp đơn giản.

Một hệ thống Scan 3D phổ thông có thể tạo ra mesh phù hợp cho:

• In 3D.
• Visual inspection.
• Demo hình dáng sản phẩm.
• Tạo mô hình tham khảo.
• Kiểm tra nhanh hình học tổng thể.

Nhưng nếu mục tiêu là phục dựng chi tiết để gia công CNC, dữ liệu cần nhiều hơn một mesh STL.

Một file STL thuần túy có thể chứa hàng triệu tam giác nhưng không tự động chứa:

• Datum.
• Trục chuẩn.
• Mặt chuẩn gá.
• Dung sai.
• Feature thiết kế.
• Kích thước danh nghĩa.
• Yêu cầu GD&T.
• Ý đồ thiết kế.
• Thông tin vật liệu hoặc nhiệt luyện.

Do đó, nhiều tam giác không đồng nghĩa với dữ liệu kỹ thuật tốt.

Một file STL có thể nhìn rất đẹp trên màn hình nhưng vẫn không phù hợp để đưa trực tiếp vào quy trình CAM/CNC.

Rẻ ở khâu Scan, đắt ở khâu sản xuất

Một sai lệch nhỏ trong dữ liệu đầu vào có thể dẫn đến:

• Toolpath không chính xác.
• Bề mặt gia công bị gợn hoặc facet.
• Lỗ và trục sai hình học.
• Gá đặt thiếu ổn định.
• Dao cắt không đạt vị trí mong muốn.
• Phải sửa lại chương trình CAM.
• Hỏng phôi hoặc dụng cụ cắt.
• Tăng thời gian setup và rework.

Vì vậy, khi đánh giá một dịch vụ Scan 3D, câu hỏi quan trọng không nên chỉ là:

“Scan bao nhiêu tiền?”

Mà phải là: “Sau khi scan, dữ liệu này có giúp tôi sản xuất đúng chi tiết hay không?”

Scan 3D giá rẻ và Scan 3D công nghiệp khác nhau ở đâu?

Không phải mọi ứng dụng đều cần một hệ thống metrology-grade. Nếu chỉ cần tạo mô hình để in 3D hoặc tham khảo hình dáng, một hệ thống phổ thông có thể đã đủ.

Vấn đề xuất hiện khi dữ liệu scan được sử dụng cho reverse engineering, kiểm tra chất lượng hoặc sản xuất chính xác.

Điểm khác biệt quan trọng nhất không nằm ở việc scanner có thể quét được bao nhiêu triệu điểm, mà nằm ở cách dữ liệu đó được xử lý sau khi quét.

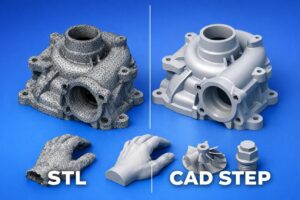

STL là “ảnh chụp 3D”, không phải “bản vẽ kỹ thuật 3D”

Đây là một trong những khái niệm quan trọng nhất khi sử dụng Scan 3D trong sản xuất.

STL/mesh thực sự chứa gì?

STL về cơ bản mô tả hình học bề mặt bằng các tam giác.

Nó có thể giúp bạn biết:

“Chi tiết này đang có hình dạng như thế nào?”

Nhưng nó không nhất thiết cho bạn biết:

“Chi tiết này phải được chế tạo như thế nào?”

Một chi tiết cơ khí có thể có:

• Lỗ Ø20.
• Trục đồng tâm.
• Mặt chuẩn A.
• Mặt chuẩn B.
• Độ song song.
• Độ vuông góc.
• Dung sai vị trí.
• Rãnh then.
• Ren.
• Bán kính bo.
• Yêu cầu độ nhám.

Những thông tin này liên quan trực tiếp đến design intent và manufacturing intent, chứ không đơn thuần là hình dạng bề mặt.

ASME Y14.5 được sử dụng như một chuẩn quan trọng cho GD&T, bao gồm các quy tắc và phương pháp thể hiện datum, dung sai hình học và yêu cầu kỹ thuật trên bản vẽ hoặc dữ liệu thiết kế số.

ASME Y14.5 – Dimensioning and Tolerancing

Vì vậy: STL là “ảnh chụp 3D” của chi tiết.

CAD/Solid là mô hình thể hiện cách chi tiết được thiết kế và có thể được sản xuất.

Đó là lý do TAS không xem file STL là sản phẩm cuối cùng trong một dự án reverse engineering.

Điều gì xảy ra khi đưa STL thô trực tiếp vào CNC?

1. Bề mặt bị “faceted”

Mesh được tạo từ các tam giác.

Nếu mật độ mesh hoặc chất lượng dữ liệu không phù hợp, CAM có thể phải xử lý một lượng lớn facet thay vì một bề mặt hình học lý tưởng.

Khi đó có thể xuất hiện:

• Đường chạy dao không mượt.
• Bề mặt gia công không đẹp.
• Tăng số lượng block trong chương trình.
• Tăng thời gian xử lý.
• Dao phải liên tục thay đổi hướng.

2. Lỗ và trục không còn là hình học lý tưởng

Một lỗ trên chi tiết thực tế có thể được thiết kế là một cylinder chính xác.

Nhưng dữ liệu scan có thể biểu diễn nó bằng rất nhiều tam giác.

Nếu không reverse engineer, kỹ sư có thể đang “copy” cả sai số và độ mòn của chi tiết cũ vào mô hình mới.

3. Không có datum

Đây là vấn đề nghiêm trọng đối với sản xuất.

Không có datum rõ ràng, rất khó xác định:

• Chi tiết được gá từ đâu.
• Trục nào là trục chuẩn.
• Mặt nào là mặt tham chiếu.
• Feature nào cần kiểm soát vị trí.

Khi đó, cùng một file có thể được hiểu hoặc setup theo những cách khác nhau.

4. Mesh có thể chứa lỗi hình học

Một số lỗi thường gặp gồm:

• Open mesh.
• Non-manifold geometry.
• Self-intersection.
• Duplicate faces.
• Noise.
• Holes.
• Misalignment giữa các vùng scan.

Một phần mềm CAM có thể không tạo được toolpath hoặc tạo toolpath không như mong muốn nếu dữ liệu hình học không được xử lý đúng.

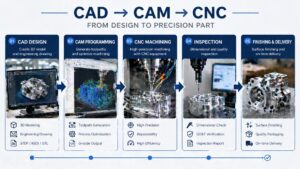

Quy trình Scan 3D → CAD → Drawing → CAM của TAS Vietnam

Đây là điểm tạo nên sự khác biệt giữa “dịch vụ quét 3D” và một giải pháp reverse engineering phục vụ sản xuất.

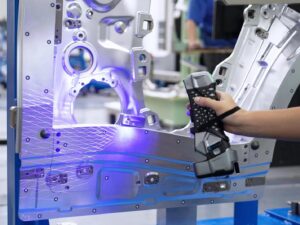

Bước 1: Scan 3D công nghiệp

Trước khi quét, kỹ sư cần đánh giá:

• Kích thước chi tiết.
• Vật liệu và đặc tính bề mặt.
• Độ phức tạp hình học.
• Khu vực cần độ chính xác cao.
• Mục đích sử dụng dữ liệu sau scan.

Bề mặt được chuẩn bị và sử dụng marker khi cần thiết.

Chi tiết được quét từ nhiều góc để thu thập đầy đủ hình học.

Sau đó các vùng dữ liệu được căn chỉnh và ghép thành một model mesh thống nhất.

TAS có thể triển khai Scan 3D với độ chính xác điểm 3D khoảng 0.02–0.05 mm tùy hệ thống và điều kiện đo, hướng đến các ứng dụng kỹ thuật như reverse engineering, phục dựng CAD và kiểm tra hình học.

Lưu ý: Độ chính xác thực tế không nên được hiểu đơn giản là một con số cố định. Nó phụ thuộc vào thiết bị, kích thước vật thể, hình học, bề mặt, quy trình căn chỉnh và điều kiện đo.

Bước 2: Mesh Processing

Dữ liệu scan thô chưa phải dữ liệu sẵn sàng để dựng CAD.

TAS thực hiện:

• Loại bỏ noise.
• Loại bỏ dữ liệu dư thừa.
• Xử lý vùng thiếu dữ liệu.
• Ghép các vùng scan.
• Căn chỉnh hệ tọa độ.
• Kiểm tra độ ổn định của mesh.
• Xác định các vùng hình học quan trọng.

Mục tiêu là tạo ra một reference mesh sạch và đáng tin cậy cho bước reverse engineering.

Bước 3: Reverse Engineering – biến mesh thành CAD có ý nghĩa kỹ thuật

Đây là bước quan trọng nhất.

Kỹ sư không đơn giản sử dụng chức năng “auto-surface” để biến toàn bộ mesh thành một bề mặt rồi xuất file.

Thay vào đó, mesh được sử dụng như reference geometry.

Các feature kỹ thuật được dựng lại:

• Plane.
• Cylinder.
• Cone.
• Hole.
• Slot.
• Shaft.
• Rib.
• Fillet.
• Chamfer.
• Freeform surface.

Quan trọng hơn, kỹ sư phải xác định đâu là hình học lý thuyết và đâu là sai lệch của chi tiết thực tế.

Ví dụ: trục đã bị mòn

Giả sử một trục truyền động cũ đã bị mòn khoảng 0.3 mm.

Nếu chỉ copy mesh:

Chi tiết mới sẽ được dựng lại theo hình dạng đã mòn.

Điều này có thể hoàn toàn sai về mặt kỹ thuật.

Thay vào đó, kỹ sư cần phân tích:

• Đường kính danh nghĩa ban đầu.
• Trục lý thuyết.
• Các bề mặt làm việc.
• Vị trí ổ bi.
• Vị trí rãnh then.
• Quan hệ đồng tâm.
• Yêu cầu lắp ráp.

Sau đó mới xây dựng CAD theo design intent, rồi xác định phần bù cần thiết cho sản xuất.

Đây chính là sự khác biệt giữa: Reverse Engineering và 3D Digitizing đơn thuần.

Bước 4: Technical Drawing – biến mô hình 3D thành ngôn ngữ của xưởng

Một mô hình CAD tốt vẫn chưa phải lúc nào cũng đủ để sản xuất.

Đối với nhiều chi tiết cơ khí, xưởng CNC và bộ phận QC cần một bộ technical drawing rõ ràng.

Từ mô hình CAD, TAS có thể xây dựng:

• Kích thước.
• Dung sai.
• Datum.
• GD&T.
• Surface finish.
• Thread specification.
• Material.
• Heat treatment nếu có.
• Critical dimensions.
• Section view.
• Detail view.

Đây là nơi mô hình 3D chuyển thành manufacturing definition.

ASME cũng nhấn mạnh rằng GD&T đóng vai trò như một ngôn ngữ chung để truyền đạt design intent và giúp các bộ phận thiết kế, sản xuất, tooling và inspection hiểu thống nhất yêu cầu của chi tiết.

Bước 5: CAM và gia công thực tế

Sau khi CAD và Drawing được hoàn thiện, dữ liệu có thể tiếp tục đi vào quy trình CAM.

Kỹ sư CAM xác định:

• Work coordinate system.
• Fixturing.
• Stock.
• Cutting tools.
• Machining strategy.
• Roughing.
• Semi-finishing.
• Finishing.
• Toolpath.
• Collision checking.

Tại đây, CAD không còn chỉ là dữ liệu thiết kế mà trở thành dữ liệu đầu vào cho sản xuất.

TAS cũng cung cấp năng lực CAM và lập trình CNC, giúp kết nối dữ liệu kỹ thuật với quá trình gia công thực tế. Website TAS hiện giới thiệu CAM như một trong các nền tảng kỹ thuật chính, tập trung vào lập trình và mô phỏng gia công để tối ưu toolpath và độ chính xác sản xuất.

TAS Vietnam – Nền tảng CAD/CAE/CAM

Đối với các dự án cần gia công CNC, doanh nghiệp có thể tham khảo thêm quy trình kiểm tra CAM của TAS, đặc biệt là vấn đề giữa mô phỏng và máy CNC thực tế.

Khi nào nên dùng Scan 3D giá rẻ và khi nào cần Scan 3D công nghiệp?

Case mini: File STL đẹp nhưng CNC vẫn chạy sai

Hãy hình dung một doanh nghiệp cần phục hồi một trục truyền động đã ngừng sản xuất.

Chi tiết cũ được scan bằng một thiết bị phổ thông và xuất ra STL.

File nhìn rất đẹp.

Mesh đầy đủ.

Nhưng khi đưa vào quy trình gia công, các vấn đề bắt đầu xuất hiện:

• Trục mới bị lệch tâm.
• Vị trí rãnh then không đồng trục.
• Kích thước lắp ráp không ổn định.
• Chi tiết rung khi vận hành.

Nguyên nhân không nhất thiết nằm ở máy CNC.

Vấn đề có thể bắt đầu từ dữ liệu đầu vào.

Chi tiết cũ đã bị:

• Mòn.
• Biến dạng.
• Sai lệch hình học.
• Không còn đúng kích thước thiết kế ban đầu.

Nếu chỉ copy mesh, toàn bộ những sai lệch này có thể được đưa vào sản phẩm mới.

Cách tiếp cận của TAS

Thay vì coi STL là sản phẩm cuối cùng, quy trình được thực hiện theo:

Scan → Mesh Processing → Reverse Engineering → CAD/Solid → Datum & Tolerance → Drawing → CAM

Kỹ sư phân tích lại:

• Trục lý thuyết.
• Các đường kính chức năng.
• Vị trí ổ bi.
• Rãnh then.
• Các bề mặt lắp ráp.
• Quan hệ đồng tâm.

Sau đó dựng lại mô hình CAD theo design intent trước khi đưa sang CAM.

Kết quả cần hướng đến không phải là:

“Chi tiết mới trông giống chi tiết cũ.”

Mà là:

“Chi tiết mới phục hồi đúng chức năng kỹ thuật của chi tiết cũ.”

Đó mới là giá trị thực sự của reverse engineering.

Dịch vụ Scan 3D và Reverse Engineering của TAS Vietnam

TAS Vietnam định hướng dịch vụ Scan 3D theo chuỗi giá trị kỹ thuật:

3D Scanning

Thu thập hình học thực tế với dữ liệu có độ chính xác phù hợp với yêu cầu dự án.

Mesh Processing

Làm sạch, căn chỉnh và xử lý dữ liệu scan.

Reverse Engineering

Phân tích mesh và dựng lại các feature kỹ thuật.

CAD Reconstruction

Tạo mô hình CAD/Solid phục vụ thiết kế và sản xuất.

Technical Drawing

Xây dựng bản vẽ 2D với kích thước, dung sai, datum và yêu cầu kỹ thuật cần thiết.

CAM Integration

Kết nối dữ liệu CAD với lập trình và mô phỏng CAM.

Manufacturing Support

Hỗ trợ đưa dữ liệu kỹ thuật vào quy trình gia công thực tế.

Điểm quan trọng là TAS không chỉ nhìn vào “hình dạng của chi tiết”, mà xem xét cả khả năng gia công, kiểm tra và lắp ráp.

Điều này đặc biệt quan trọng đối với:

• Phụ tùng máy cũ.
• Chi tiết không còn bản vẽ.
• Khuôn mẫu đã qua nhiều năm sử dụng.
• Chi tiết cơ khí phức tạp.
• Trục và các chi tiết quay.
• Automotive components.
• Jig & fixture.
• Spare parts discontinued.
• Reverse engineering cho sản xuất CNC.

TAS Vietnam hiện định vị mình là đối tác engineering outsourcing với các năng lực CAD, CAE, CAM, Automation và BIM, trong đó lợi thế quan trọng là khả năng kết nối các công đoạn kỹ thuật thay vì xử lý từng công đoạn một cách tách biệt.

Kết luận

Scan 3D không đơn giản là quét một vật thể và xuất file STL.

Đối với các ứng dụng sản xuất, giá trị thực sự nằm ở khả năng biến dữ liệu hình học thực tế thành dữ liệu kỹ thuật có thể thiết kế, kiểm tra và gia công.

Một quy trình hoàn chỉnh có thể bắt đầu từ:

3D Scan

↓

Mesh Processing

↓

Reverse Engineering

↓

CAD/Solid

↓

Technical Drawing

↓

CAM

↓

CNC Manufacturing

Vì vậy, trước khi lựa chọn một dịch vụ Scan 3D, đừng chỉ hỏi: “Giá scan bao nhiêu?”

Hãy hỏi: “Sau khi scan, tôi có thể làm gì với dữ liệu này?”
