Số hóa 3D Đà Nẵng đang trở thành một hướng tiếp cận đáng chú ý đối với các doanh nghiệp sản xuất, cơ khí và nhà máy công nghiệp tại miền Trung. Khi các khu công nghiệp như Hòa Khánh, Liên Chiểu ngày càng phát triển theo hướng hiện đại và công nghệ cao, nhu cầu số hóa dữ liệu kỹ thuật, phục hồi thiết bị và chủ động phát triển phụ tùng thay thế cũng ngày càng rõ rệt.
Khi một thiết bị cũ bị hỏng nhưng không còn bản vẽ, một khuôn ép nhựa đã mòn hoặc một phụ tùng không còn được nhà sản xuất cung cấp, doanh nghiệp thường phải đối mặt với hai lựa chọn: chờ linh kiện hoặc tự phát triển lại. Cả hai đều có thể khiến thời gian dừng máy và chi phí bảo trì tăng lên.
3D Scan kết hợp Reverse Engineering mang đến một hướng tiếp cận khác: thu thập chính xác hình học của chi tiết thực tế, chuyển đổi thành dữ liệu 3D và phục dựng mô hình CAD để tiếp tục thiết kế, kiểm tra, mô phỏng hoặc gia công.
Đây không đơn thuần là hoạt động “scan một vật thể”. Khi được triển khai đúng quy trình, dữ liệu 3D có thể trở thành một phần của chuỗi R&D → CAD → CAE → CAM → Manufacturing, giúp doanh nghiệp chủ động hơn trong bảo trì, phát triển sản phẩm và sản xuất.
Số hóa 3D Đà Nẵng là gì và tại sao nhà máy cần?

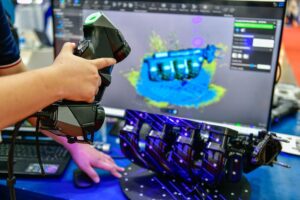

Trong môi trường sản xuất, số hóa 3D là quá trình thu thập hình học thực tế của một vật thể bằng công nghệ quét 3D và chuyển đổi dữ liệu đó thành thông tin kỹ thuật số có thể tiếp tục xử lý.
Các công nghệ 3D scanning công nghiệp hiện nay có thể sử dụng laser hoặc structured light để thu thập dữ liệu hình học trên bề mặt chi tiết. Theo ZEISS, 3D scanning có thể được sử dụng cho metrology, quality inspection và reverse engineering, tùy thuộc vào mục đích và yêu cầu kỹ thuật của dự án.
Một quy trình số hóa có thể tạo ra nhiều dạng dữ liệu:
- Point Cloud: tập hợp các điểm tọa độ mô tả bề mặt vật thể.
- Mesh: bề mặt 3D được tạo từ dữ liệu point cloud.
- CAD Surface: bề mặt CAD được tái tạo từ dữ liệu scan.
- CAD Solid: mô hình solid có cấu trúc kỹ thuật để tiếp tục thiết kế và sản xuất.
- Inspection Data: dữ liệu phục vụ so sánh CAD với sản phẩm thực tế.
Tuy nhiên, cần phân biệt rõ 3D Scan và Reverse Engineering.
3D Scan trả lời câu hỏi:
“Chi tiết thực tế có hình dạng như thế nào?”
Trong khi Reverse Engineering đi xa hơn:
“Từ hình dạng thực tế này, chúng ta có thể xây dựng lại một thiết kế kỹ thuật có thể sử dụng như thế nào?”
Đây là lý do một dự án số hóa 3D Đà Nẵng dành cho nhà máy không nên chỉ được đánh giá bằng việc máy scan tạo ra bao nhiêu triệu điểm dữ liệu. Giá trị cuối cùng nằm ở khả năng biến dữ liệu đó thành CAD và thông tin kỹ thuật có thể sử dụng.
Khi nào doanh nghiệp cần Scan 3D?
Scan 3D đặc biệt hữu ích khi doanh nghiệp gặp các tình huống:
- Mất bản vẽ kỹ thuật hoặc dữ liệu CAD.
- Thiết bị đã sử dụng nhiều năm.
- Phụ tùng đã ngừng sản xuất.
- Nhà cung cấp ban đầu không còn hỗ trợ.
- Chi tiết bị mòn hoặc biến dạng.
- Cần phát triển một sản phẩm dựa trên mẫu vật lý.
- Cần kiểm tra sản phẩm thực tế so với CAD.
- Cần lưu trữ số hóa các chi tiết quan trọng.
Thay vì đo thủ công từng kích thước, dữ liệu scan có thể ghi nhận hình học của toàn bộ bề mặt, tạo nền tảng cho các bước xử lý kỹ thuật tiếp theo.
Từ Scan 3D đến Reverse Engineering: Giá trị thực sự nằm ở dữ liệu
Một dự án 3D Scan không nên kết thúc ở một file STL.
Đối với nhà máy, quy trình có giá trị hơn thường là:
3D Scan → Point Cloud → Mesh Processing → Reverse Engineering → CAD Reconstruction → CAE/CAM → Manufacturing
Ví dụ, một chi tiết máy bị hỏng nhưng không còn bản vẽ có thể được quét để thu thập hình học thực tế. Từ dữ liệu đó, kỹ sư có thể xác định các đặc trưng hình học, dựng lại CAD và tiếp tục phân tích hoặc chuẩn bị dữ liệu gia công.
Trong trường hợp cần kiểm tra chất lượng, dữ liệu scan cũng có thể được căn chỉnh và so sánh với CAD nominal để xác định mức độ sai lệch.
ZEISS giới thiệu 3D scanning trong đo kiểm và inspection cho thấy dữ liệu 3D có thể được sử dụng để đánh giá deviation, geometry và chất lượng sản phẩm trong các ứng dụng công nghiệp.
Điều này đặc biệt quan trọng với các chi tiết có hình học phức tạp, nơi việc đo một vài kích thước bằng dụng cụ truyền thống không thể mô tả đầy đủ tình trạng của toàn bộ bề mặt.
Ứng dụng Scan 3D tại các nhà máy miền Trung
1. R&D sản phẩm mới và cải tiến thiết kế
Không phải doanh nghiệp nào cũng còn đầy đủ dữ liệu CAD của những sản phẩm đang được sử dụng.
Trong nhiều trường hợp, mẫu vật lý chính là nguồn dữ liệu duy nhất còn lại.
Scan 3D có thể giúp kỹ sư thu thập hình học của mẫu, sau đó thực hiện Reverse Engineering để xây dựng mô hình CAD.
Quy trình có thể bao gồm:
Physical Part → 3D Scan → Mesh → CAD Reconstruction → Design Modification → CAE → Prototype → Manufacturing
Từ đó, doanh nghiệp có thể:
- Tái tạo sản phẩm cũ.
- Phát triển phiên bản cải tiến.
- Thay đổi hình học.
- Tối ưu kết cấu.
- Chuẩn bị dữ liệu cho CAE.
- Chuẩn bị dữ liệu cho CNC hoặc sản xuất prototype.
Đối với các doanh nghiệp đang xây dựng năng lực R&D cơ khí miền Trung, đây là một phương pháp giúp rút ngắn khoảng cách giữa sản phẩm vật lý và dữ liệu thiết kế số.
2. Bảo trì và phục hồi thiết bị
Đây là một trong những ứng dụng có giá trị thực tế cao nhất.
Một nhà máy có thể sở hữu những thiết bị đã hoạt động hàng chục năm. Khi một chi tiết bị hỏng, việc tìm lại bản vẽ hoặc đặt linh kiện từ nhà sản xuất ban đầu có thể mất nhiều thời gian.
Scan 3D + Reverse Engineering cho phép doanh nghiệp tiếp cận bài toán theo hướng:
Chi tiết thực tế → Scan → CAD → Gia công → Kiểm tra → Lắp đặt
Các chi tiết có thể áp dụng gồm:
- Trục truyền động.
- Housing.
- Vỏ hộp số.
- Bracket.
- Cánh quạt.
- Bánh răng.
- Cover.
- Khuôn.
- Tooling.
- Các chi tiết máy có hình học phức tạp.
Tuy nhiên, đối với một chi tiết đã bị mòn, việc “copy” nguyên trạng dữ liệu scan chưa chắc là giải pháp đúng.
Kỹ sư cần phân biệt giữa:
Hình học thiết kế ban đầu
và
Hình học sau quá trình hao mòn.
Nếu không thực hiện bước phân tích này, doanh nghiệp có thể vô tình tái tạo lại chính phần sai lệch của chi tiết cũ.

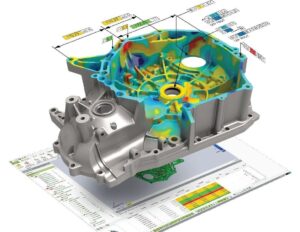

3. Kiểm tra chất lượng bằng 3D Inspection
Một ứng dụng khác của scan 3D là kiểm tra chất lượng.
Thay vì chỉ kiểm tra một số kích thước, doanh nghiệp có thể scan toàn bộ chi tiết và so sánh với mô hình CAD.
Quy trình cơ bản:
CAD Nominal → 3D Scan → Alignment → CAD Comparison → Deviation Analysis → Inspection Report
Kết quả có thể được thể hiện dưới dạng:
- Color Map.
- Deviation Map.
- Dimensional Comparison.
- Cross-section Comparison.
- Inspection Report.
Phương pháp này phù hợp với các sản phẩm có bề mặt cong hoặc hình học phức tạp như automotive parts, khuôn ép nhựa, chi tiết CNC và prototype.
Theo ZEISS, 3D scanning có thể được sử dụng trong quality inspection và CAD comparison, dữ liệu đo 3D cho phép doanh nghiệp đánh giá trực quan và định lượng mức độ sai lệch của sản phẩm.
Vì sao Đà Nẵng là thị trường tiềm năng cho số hóa kỹ thuật?
Đà Nẵng đang phát triển hệ thống công nghiệp theo hướng hiện đại, với các khu công nghiệp và khu công nghệ cao đóng vai trò quan trọng trong hệ sinh thái sản xuất của thành phố.
Khu vực Hòa Khánh và Liên Chiểu tập trung nhiều hoạt động sản xuất công nghiệp, cơ khí, thiết bị và các ngành phụ trợ.
Theo Ban Quản lý Khu công nghệ cao và các Khu công nghiệp Đà Nẵng (DSEZA), thành phố đang tiếp tục phát triển và điều chỉnh quy hoạch các khu công nghiệp theo định hướng phù hợp với quá trình phát triển công nghiệp.
Vị trí kết nối với cảng, sân bay, đường sắt và hệ thống logistics cũng tạo điều kiện để Đà Nẵng trở thành một trung tâm sản xuất và kỹ thuật quan trọng của miền Trung.
Trong bối cảnh đó, nhu cầu về:
- bảo trì thiết bị nhà máy Đà Nẵng
- Phục hồi phụ tùng.
- Nội địa hóa linh kiện.
- Phát triển sản phẩm.
- Kiểm tra chất lượng.
- Số hóa dữ liệu kỹ thuật.
có thể trở thành một phần quan trọng trong quá trình nâng cao năng lực sản xuất của doanh nghiệp.
Đặc biệt với các nhà máy tại KCN Hòa Khánh và doanh nghiệp cơ khí Liên Chiểu, khả năng số hóa nhanh một chi tiết thực tế có thể giúp giảm sự phụ thuộc vào dữ liệu thiết kế cũ hoặc nguồn cung linh kiện bên ngoài.
Quy trình số hóa 3D dành cho nhà máy
Một quy trình số hóa 3D Đà Nẵng chuyên nghiệp cần bắt đầu từ mục tiêu kỹ thuật, không phải từ thiết bị scan.
Bước 1: Khảo sát yêu cầu
TAS xác định mục tiêu dự án:
- Reverse Engineering?
- Quality Inspection?
- Phục hồi chi tiết?
- R&D?
- Chuẩn bị gia công?
- Hay cần kết hợp nhiều mục tiêu?
Đồng thời đánh giá kích thước, vật liệu, bề mặt, độ phức tạp và yêu cầu độ chính xác của chi tiết.
Bước 2: Quét 3D
Tùy đặc điểm chi tiết, phương án scan phù hợp sẽ được lựa chọn.
Đối với thiết bị hoặc chi tiết lớn, việc scan tại hiện trường có thể được xem xét.
Đối với chi tiết có kích thước phù hợp, dữ liệu có thể được thu thập trong điều kiện kiểm soát tốt hơn để phục vụ các yêu cầu đo kiểm.
Bước 3: Xử lý Point Cloud và Mesh
Dữ liệu scan thô được xử lý:
- Registration.
- Noise Removal.
- Data Cleaning.
- Hole Filling.
- Mesh Optimization.
- Coordinate Alignment.
Đây là bước quan trọng vì dữ liệu scan chất lượng thấp sẽ ảnh hưởng trực tiếp đến quá trình Reverse Engineering.
Bước 4: Reverse Engineering
Từ dữ liệu Mesh, kỹ sư tiến hành tái tạo mô hình CAD.
Tùy yêu cầu có thể xây dựng:
- Surface Model.
- Solid Model.
- Parametric Features.
- Technical Drawing.
- Các kích thước và dung sai cần thiết.
Mục tiêu là tạo ra mô hình có logic kỹ thuật, không chỉ giống hình dạng bên ngoài.
Bước 5: Validation
Mô hình CAD sau khi dựng được đối chiếu với dữ liệu scan để xác nhận mức độ phù hợp.
Nếu cần, TAS có thể thực hiện CAD comparison và tạo báo cáo sai lệch.
Bước 6: Manufacturing
Sau khi dữ liệu được xác nhận, doanh nghiệp có thể tiếp tục sang các công đoạn:
CAE → CAM → CNC → Quality Inspection
Đây là nơi Scan 3D kết hợp CAD/CAE/CAM tạo ra giá trị lớn hơn so với một dịch vụ scan độc lập.
Tình huống ứng dụng: Phục hồi phụ tùng không còn bản vẽ
Hãy hình dung một nhà máy tại KCN Hòa Khánh có một trục truyền động đã vận hành trong thời gian dài.
Chi tiết bị hỏng nhưng:
- Không còn bản vẽ CAD.
- Nhà cung cấp ban đầu không còn cung cấp.
- Kích thước thực tế đã có dấu hiệu hao mòn.
- Dây chuyền cần được đưa vào vận hành trở lại.
Thay vì chỉ đo thủ công từng kích thước, doanh nghiệp có thể triển khai:
Scan 3D → Mesh → Reverse Engineering → CAD Reconstruction → Engineering Review → CNC → Inspection
Trong trường hợp cần đánh giá khả năng chịu tải hoặc độ bền, mô hình CAD có thể tiếp tục được đưa sang CAE Simulation trước khi sản xuất.
Điểm quan trọng là kỹ sư cần xác định phần nào của chi tiết đại diện cho thiết kế ban đầu và phần nào là kết quả của hao mòn trong quá trình vận hành.
Đây là lý do Reverse Engineering cần năng lực kỹ thuật, không đơn thuần là thao tác phần mềm.

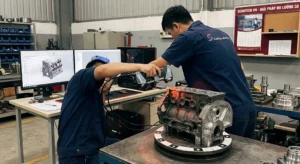

TAS Vietnam – Từ Scan 3D đến giải pháp kỹ thuật tích hợp
TAS Vietnam tiếp cận 3D Scan như một phần của Digital Engineering, thay vì xem đây là một dịch vụ độc lập.
Dữ liệu từ một chi tiết thực tế có thể tiếp tục đi qua nhiều bước:
3D Scan → Reverse Engineering → CAD → CAE → CAM → Manufacturing
Điều này cho phép doanh nghiệp giải quyết nhiều bài toán trong cùng một chuỗi kỹ thuật:
- Số hóa chi tiết.
- Phục dựng CAD.
- Phát triển sản phẩm.
- Kiểm tra chất lượng.
- Phân tích CAE.
- Chuẩn bị dữ liệu CAM.
- Hỗ trợ gia công CNC.
Bạn có thể xem thêm dịch vụ 3D Scan & Reverse Engineering của TAS Vietnam để tìm hiểu phạm vi dịch vụ và các đầu ra kỹ thuật.
Đối với các dự án cần tiếp tục sang phân tích hoặc sản xuất, doanh nghiệp có thể kết hợp với dịch vụ CAE Simulation và dịch vụ CAM của TAS.
Số hóa 3D hôm nay – chủ động kỹ thuật ngày mai
Đối với nhà máy, một chi tiết máy không chỉ là một vật thể vật lý.
Khi được số hóa đúng cách, nó có thể trở thành dữ liệu kỹ thuật phục vụ R&D, bảo trì, kiểm tra chất lượng, Reverse Engineering, CAE và sản xuất.
Đó chính là giá trị của số hóa 3D Đà Nẵng: không chỉ tạo ra một mô hình 3D, mà biến dữ liệu từ thế giới thực thành nền tảng để doanh nghiệp đưa ra quyết định kỹ thuật nhanh và chính xác hơn.
Nếu doanh nghiệp đang gặp vấn đề với thiết bị cũ, mất bản vẽ, phụ tùng ngừng sản xuất, khuôn bị mòn hoặc cần phát triển sản phẩm từ mẫu vật lý, TAS Vietnam có thể hỗ trợ từ bước Scan 3D → Reverse Engineering → CAD → CAE → CAM.
Liên hệ TAS Vietnam để trao đổi yêu cầu kỹ thuật và lựa chọn phương án số hóa phù hợp cho chi tiết hoặc thiết bị của doanh nghiệp.
Liên hệ TAS Vietnam để tư vấn giải pháp Scan 3D
