Trong cộng đồng kỹ sư mô phỏng, có một hiểu lầm khá phổ biến: mesh càng đẹp thì kết quả mô phỏng CAE càng chính xác.
Điều này chỉ đúng một phần.
Một mô hình với mesh cực kỳ sạch — skewness thấp, aspect ratio tốt, refinement đúng hotspot — vẫn có thể cho ra kết quả hoàn toàn sai về mặt vật lý. Trên thực tế, trong nhiều dự án CAE công nghiệp, nguyên nhân gây sai lệch lớn nhất không đến từ mesh, mà đến từ cách mô hình hóa bài toán vật lý. Nhiều chuyên gia FEA/CFD cũng nhận định rằng “weird results” thường xuất phát từ setup sai hơn là mesh xấu.
Điều này đặc biệt quan trọng trong các ngành yêu cầu độ tin cậy cao như automotive, aerospace, electronics hay heavy industry—nơi một kết quả mô phỏng sai có thể dẫn tới quyết định thiết kế sai, gây tổn thất hàng chục nghìn đô hoặc nghiêm trọng hơn là lỗi sản phẩm ngoài thực tế.
Tại TAS Vietnam, khi triển khai các dự án CAE simulation services cho doanh nghiệp sản xuất, chúng tôi thường nhấn mạnh một nguyên tắc:
Mesh đẹp là điều kiện cần, không phải điều kiện đủ.

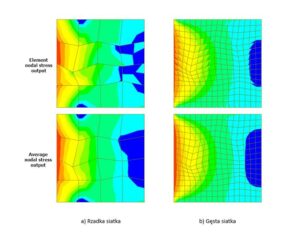

Mesh chỉ là một phần của CAE
Nhiều kỹ sư trẻ dành phần lớn thời gian cho meshing: refine lưới, sửa element quality, kiểm tra Jacobian, skewness, warpage…
Những việc đó cần thiết, nhưng chưa đủ.
Một mô hình CAE đáng tin thường phụ thuộc vào 4 yếu tố cốt lõi:
- Geometry (Hình học) – CAD có phản ánh đúng cấu trúc vật lý không?
- Load (Tải trọng) – Lực tác động có sát điều kiện vận hành thực tế không?
- Boundary Conditions (Điều kiện biên) – Constraint có phản ánh đúng liên kết thật?
- Material Model (Mô hình vật liệu) – Vật liệu có đủ fidelity không?
Nếu một trong bốn yếu tố trên sai, solver vẫn có thể chạy hoàn hảo và trả về contour cực đẹp — nhưng kết quả gần như vô nghĩa.
7 tình huống khiến kết quả CAE sai dù mesh rất đẹp
1. Điều kiện biên (Boundary Conditions) bị gán sai
Đây là lỗi phổ biến nhất.
Trong mô phỏng structural FEA, boundary condition quyết định đường truyền lực trong mô hình. Chỉ cần gán sai một support, toàn bộ stress distribution có thể thay đổi hoàn toàn.
Ví dụ:
- Fixed support nhưng ngoài thực tế là pin support
- Gối đỡ có độ mềm nhưng bị khóa hoàn toàn
- Joint có rotational freedom nhưng bị constrain 6 DOF
Kết quả thường gặp:
- Mô hình quá cứng
- Displacement thấp bất thường
- Stress peak xuất hiện tại vùng không hợp lý
Nhiều trường hợp sai số lớn hơn 50% chỉ vì constraint lý tưởng hóa quá mức. Boundary condition không đúng thực tế là một trong những yếu tố ảnh hưởng mạnh nhất tới độ tin cậy mô phỏng.
2. Tải trọng không sát điều kiện vận hành thực tế
Một mesh đẹp không thể cứu được input load sai.
Các lỗi thường gặp:
- Đặt lực sai vị trí
- Sai phương lực
- Dùng static load cho bài toán dynamic
- Giả định pressure uniform khi thực tế non-uniform
Ví dụ đơn giản:
Một bracket chịu moment xoắn nhưng analyst chỉ áp dụng force theo phương Z.
Solver vẫn chạy.
Contour stress vẫn đẹp.
Nhưng bài toán đã sai từ gốc.
Khi làm CAE cho automotive hoặc machinery, TAS Vietnam thường yêu cầu làm rõ:
- Duty cycle
- Load spectrum
- Peak load
- Thermal profile
- Shock / vibration condition
Không có dữ liệu vận hành thực tế, CAE rất dễ trở thành “ảnh đẹp kỹ thuật”.
3. Vật liệu nhập sai hoặc thiếu phi tuyến
Nhiều kỹ sư chỉ nhập:
- Young’s Modulus (E)
- Poisson Ratio (ν)
rồi bắt đầu solve.
Điều đó chỉ phù hợp với bài toán linear elastic đơn giản.
Trong thực tế, nhiều failure mode phụ thuộc vào:
- Yield strength
- Plastic hardening curve
- Creep
- Viscoelasticity
- Hyperelasticity
- Temperature dependency
Ví dụ:
Phân tích seal cao su nhưng dùng linear elastic.
Kết quả displacement có thể sai hoàn toàn vì cao su mang bản chất hyperelastic.
Một mô hình vật liệu không đủ fidelity có thể khiến kết quả stress, strain và fatigue life sai nghiêm trọng. Material fidelity phải tương ứng với failure mode cần đánh giá.
4. Contact hoặc liên kết được định nghĩa sai
Contact là nơi rất nhiều mô phỏng thất bại.
Các kiểu contact phổ biến:
- Bonded
- Frictional
- No separation
- Rough contact
Sai lầm thường gặp:
Bonded tất cả
Mô hình trở nên quá cứng.
Friction coefficient sai
Lực truyền không đúng.
Contact stiffness quá lớn
Sinh stress cục bộ giả.
Penetration không kiểm soát
Solver unstable.
Đặc biệt trong crash simulation hoặc assembly analysis, contact setup thường quan trọng hơn cả mesh. Sai contact có thể gây local stress peak giả hoặc energy imbalance lớn.
5. Chọn sai loại phần tử (Element Type)
Một mesh mịn chưa chắc là mesh đúng.
Điều quan trọng là element formulation.
Ví dụ:
Solid elements
Phù hợp khối dày.
Shell elements
Phù hợp sheet metal.
Beam elements
Phù hợp slender structure.
Sai lầm phổ biến:
- Dùng solid cho sheet metal mỏng
- Dùng first-order tet cho bending-dominated problem
- Dùng coarse brick element cho contact-heavy model
Nhiều nghiên cứu chỉ ra rằng “good mesh” không đơn giản là nhiều element, mà phải là mesh phù hợp với physics của bài toán.
6. Bỏ qua phi tuyến hình học hoặc vật liệu
Linear analysis nhanh.
Nhưng không phải lúc nào cũng đúng.
Bạn cần nonlinear analysis khi có:
- Large deformation
- Buckling
- Plastic deformation
- Strong contact nonlinearity
- Material softening
Ví dụ:
Một tấm mỏng chịu nén.
Linear static analysis có thể báo “safe”.
Nhưng nonlinear buckling analysis cho thấy mất ổn định sớm.
Nếu physics là nonlinear mà solver linear, mô hình có thể sai ngay từ assumption.
7. Kết quả chưa thực sự hội tụ (False Convergence)
Đây là lỗi rất nguy hiểm.
Nhiều người nghĩ:
Solver finished = Result correct.
Sai.
Bạn cần kiểm tra:
- Mesh convergence
- Residual convergence
- Energy balance
- Reaction force balance
Ví dụ mesh refinement:
- 1 mm → Stress = 290 MPa
- 0.5 mm → 340 MPa
- 0.25 mm → 388 MPa
Stress vẫn tăng mạnh.
=> Chưa hội tụ.
Mesh đẹp nhưng chưa hội tụ vẫn dẫn đến kết luận sai. False convergence là vấn đề rất phổ biến trong cả CFD và FEA.
Dấu hiệu nhận biết mô phỏng CAE có vấn đề
Nếu gặp các dấu hiệu sau, hãy cẩn trọng trước khi tin kết quả:
1. Stress concentration phi lý
Ứng suất spike tại một node hoặc cạnh sắc.
2. Reaction force không cân bằng
Tổng phản lực không match external load.
3. Biến dạng không thực tế
Model uốn hoặc xoắn theo cách vô lý.
4. Sensitivity quá cao
Thay đổi nhỏ trong setup → kết quả thay đổi lớn.
5. Lệch xa test vật lý
Simulation khác xa lab test hoặc prototype test.
Checklist kiểm tra trước khi tin kết quả CAE
Tại TAS Vietnam, trước khi sign-off một simulation report, đội ngũ kỹ sư thường kiểm tra checklist sau:
Kiểm tra đơn vị
- mm hay m?
- N hay kN?
- MPa hay Pa?
Sai unit là lỗi “ngớ ngẩn nhưng nguy hiểm”.
Kiểm tra boundary conditions
- Có overconstraint không?
- Có rigid body motion không?
Kiểm tra contact
- Contact pair đủ chưa?
- Friction có hợp lý?
Kiểm tra vật liệu
- Linear hay nonlinear?
- Có temperature dependency?
Kiểm tra convergence
- Mesh independence chưa?
- Residual đủ thấp chưa?
So sánh với lý thuyết hoặc test thực
Một kỹ sư CAE giỏi không chỉ nhìn contour.
Họ luôn hỏi:
“Kết quả này có hợp lý về mặt vật lý không?”
Hãy luôn cross-check với:
- hand calculation
- theory
- lab data
- field data
CAE đúng là mô hình hóa vật lý, không phải cuộc thi tạo mesh đẹp
CAE hiện đại mạnh hơn bao giờ hết.
Các solver ngày nay có thể xử lý:
- nonlinear material
- multiphysics
- transient loading
- complex contact
Nhưng dù phần mềm mạnh đến đâu, chất lượng kết quả vẫn phụ thuộc vào người dựng mô hình.
Một contour đẹp không đồng nghĩa với một kết quả đúng.
Một mesh đẹp cũng không đảm bảo mô hình phản ánh đúng thực tế.
Tại TAS Vietnam, chúng tôi xem CAE không chỉ là chạy simulation mà là quá trình chuyển đổi bài toán kỹ thuật ngoài thực tế thành mô hình vật lý đáng tin cậy, giúp doanh nghiệp:
- giảm prototype cost
- rút ngắn development cycle
- cải thiện product reliability
- tối ưu thiết kế trước sản xuất
Nếu doanh nghiệp của bạn đang cần CAE simulation đáng tin cậy cho automotive, industrial equipment hoặc manufacturing, hãy khám phá thêm dịch vụ CAD / CAM / Automation tại:
Để tìm hiểu thêm về nền tảng FEA, bạn cũng có thể tham khảo tài liệu từ ANSYS Learning Forum hoặc SIMULIA Documentation.
Kết luận
Hãy nhớ 3 điều:
Mesh đẹp là điều kiện cần, không phải điều kiện đủ.
Kết quả CAE chỉ đáng tin khi mô hình phản ánh đúng vật lý.
Sai ở tải, biên hoặc vật liệu thì mesh càng đẹp, bạn càng dễ bị đánh lừa.
Cuối cùng, mục tiêu của CAE không phải là mô hình đẹp mắt.
Mục tiêu của CAE là tạo ra kết quả đủ tin cậy để đưa ra quyết định kỹ thuật đúng.
