Thiết Kế Ngược Khuôn Ép Nhựa: Làm Sao Để Bù Trừ Hao Mòn Chính Xác Như Bản Vẽ Gốc?

Khuôn Ép Nhựa Bị Hao Mòn: Vì Sao Càng Sửa Càng Sai?

Thiết kế ngược khuôn ép nhựa đang trở thành giải pháp quan trọng đối với các doanh nghiệp sản xuất khi khuôn đã vận hành trong thời gian dài và bắt đầu xuất hiện các dấu hiệu hao mòn. Trong thực tế, sau hàng trăm nghìn hoặc thậm chí hàng triệu chu kỳ ép, khuôn không còn duy trì được hình học chính xác như ban đầu. Các vị trí như lòng khuôn, cạnh sắc, mặt phân khuôn, khe thoát khí hay các bề mặt làm việc thường bị mài mòn, ảnh hưởng trực tiếp đến chất lượng sản phẩm đầu ra.

Nhiều doanh nghiệp chỉ nhận ra vấn đề khi sản phẩm bắt đầu xuất hiện các lỗi như:

• Kích thước không còn đúng thiết kế.
• Xuất hiện bavia tại mặt phân khuôn.
• Sản phẩm bị cong vênh.
• Thiếu điền đầy vật liệu ở các vùng mỏng.
• Chất lượng bề mặt suy giảm.

Khó khăn lớn hơn nằm ở việc nhiều khuôn đã được sử dụng trong nhiều năm, trải qua nhiều lần bảo trì hoặc sửa chữa nhưng không còn đầy đủ bản vẽ gốc và dữ liệu CAD. Khi đó, việc xác định chính xác khuôn đã hao mòn ở đâu và cần phục hồi như thế nào trở thành một thách thức lớn đối với đội ngũ kỹ thuật.

Nếu sửa chữa dựa trên kinh nghiệm hoặc chỉ đo kiểm thủ công tại một số vị trí, sai lệch có thể tiếp tục tích lũy sau mỗi lần hiệu chỉnh. Điều này không chỉ làm tăng chi phí gia công và thời gian dừng máy mà còn ảnh hưởng đến độ ổn định của quá trình sản xuất.

Đó là lý do ngày càng nhiều doanh nghiệp ứng dụng thiết kế ngược khuôn ép nhựa kết hợp công nghệ 3D Scan để thu thập dữ liệu hình học thực tế, xác định chính xác mức độ hao mòn và xây dựng phương án bù trừ phù hợp. Thay vì sửa chữa dựa trên phỏng đoán, các quyết định kỹ thuật được đưa ra dựa trên dữ liệu đo lường thực tế, giúp phục hồi khuôn gần với trạng thái thiết kế ban đầu và đảm bảo hiệu quả vận hành lâu dài.

Thiết Kế Ngược Khuôn Ép Nhựa Là Gì?

Thiết kế ngược (Reverse Engineering) là quá trình thu thập dữ liệu hình học từ một sản phẩm hoặc chi tiết thực tế, sau đó tái tạo lại mô hình CAD kỹ thuật số phục vụ cho sửa chữa, cải tiến hoặc sản xuất lại.

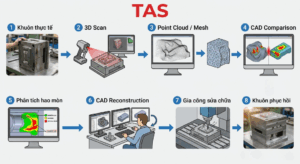

Đối với khuôn ép nhựa, quy trình này thường bao gồm:

1. Quét 3D toàn bộ khuôn hoặc vùng cần kiểm tra.
2. Thu thập dữ liệu đám mây điểm (Point Cloud).
3. Tạo mô hình lưới (Mesh).
4. So sánh với dữ liệu CAD hoặc bản vẽ chuẩn.
5. Xác định vùng hao mòn.
6. Dựng lại mô hình CAD chính xác.
7. Bù trừ vật liệu theo mức độ sai lệch thực tế.

Khác với việc đơn thuần “copy hình dạng”, thiết kế ngược cho phép kỹ sư đánh giá toàn diện trạng thái hiện tại của khuôn và phục hồi hình học theo đúng mục tiêu kỹ thuật.

Nếu bạn chưa hiểu rõ quy trình số hóa chi tiết cơ khí bằng công nghệ quét 3D, hãy tham khảo thêm dịch vụ 3D Scanning của TAS Vietnam tại: Dịch vụ 3D Scan TAS Vietnam

Hao Mòn Khuôn Ảnh Hưởng Như Thế Nào Đến Chất Lượng Sản Phẩm?

Nhiều doanh nghiệp chỉ nhìn thấy hậu quả trên sản phẩm cuối cùng mà không nhận ra nguyên nhân đến từ sự thay đổi hình học của khuôn.

Sai Lệch Kích Thước

Khi lòng khuôn bị mòn, kích thước sản phẩm có thể vượt ngoài dung sai thiết kế.

Điều này đặc biệt nghiêm trọng với:

• Linh kiện ô tô.
• Thiết bị điện tử.
• Chi tiết lắp ráp chính xác.
• Sản phẩm yêu cầu kiểm soát GD&T.

Xuất Hiện Bavia

Mặt phân khuôn bị mòn khiến hai nửa khuôn không còn khớp hoàn toàn.

Hệ quả:

• Bavia tăng.
• Tốn thời gian xử lý sau ép.
• Giảm tính thẩm mỹ sản phẩm.

Thiếu Điền Đầy Và Cong Vênh

Các vị trí thoát khí hoặc vùng dẫn nhựa bị thay đổi hình học có thể làm dòng nhựa chảy không ổn định.

Kết quả:

• Short shot.
• Sink mark.
• Warpage.
• Mất tính năng sản phẩm.

Chất Lượng Bề Mặt Giảm

Các vùng texture hoặc bề mặt bóng sau thời gian dài sử dụng có thể mất độ chính xác hình học ban đầu.

Điều này ảnh hưởng trực tiếp đến trải nghiệm khách hàng và giá trị thương mại của sản phẩm.

Vì Sao Đo Thủ Công Không Đủ Để Đánh Giá Hao Mòn Khuôn?

Nhiều đơn vị vẫn sử dụng:

• Thước cặp.
• Panme.
• CMM đo điểm.
• Dưỡng kiểm.

Các phương pháp này phù hợp cho kiểm tra kích thước cục bộ nhưng không phản ánh toàn bộ bề mặt khuôn.

Một khuôn ép nhựa có thể chứa hàng triệu điểm hình học phức tạp.

Nếu chỉ đo vài chục điểm:

• Không xác định được xu hướng mài mòn.
• Không thấy được biến dạng bề mặt.
• Không đánh giá được sai lệch hình học tổng thể.

Theo các hướng dẫn kỹ thuật từ ASME – American Society of Mechanical Engineers và NIST – National Institute of Standards and Technology, dữ liệu quét 3D đang ngày càng được ứng dụng rộng rãi trong kiểm tra hình học và thiết kế ngược nhờ khả năng thu thập hàng triệu điểm đo trong thời gian ngắn.

Quy Trình Bù Trừ Hao Mòn Khuôn Bằng 3D Scan

1. Làm Sạch Và Chuẩn Bị Khuôn

Trước khi quét, khuôn cần được:

• Làm sạch dầu mỡ.
• Loại bỏ bụi bẩn.
• Xử lý phản xạ bề mặt nếu cần.

Bước này giúp dữ liệu scan đạt độ chính xác cao hơn.

2. Quét 3D Thu Thập Hình Học Thực Tế

Sử dụng hệ thống quét 3D độ chính xác cao để thu thập dữ liệu toàn bộ bề mặt khuôn.
