Trong ngành công nghiệp ô tô và công nghiệp phụ trợ, không phải lúc nào doanh nghiệp cũng sở hữu đầy đủ bản vẽ thiết kế hoặc dữ liệu CAD của một chi tiết cần cải tiến, sản xuất lại hay nội địa hóa. Thực tế, nhiều dự án phát triển sản phẩm mới bị chậm tiến độ chỉ vì thiếu dữ liệu kỹ thuật chính xác từ mẫu hiện có.
Khi không có bản vẽ gốc nhưng vẫn phải phát triển, chỉnh sửa hoặc sao chép chính xác một chi tiết vỏ xe (BIW), kỹ thuật ngược bằng công nghệ 3D Scan là cách nhanh nhất để biến mẫu thật thành dữ liệu CAD sẵn sàng cho R&D.
Với sự phát triển của công nghệ đo quét 3D độ chính xác cao, các doanh nghiệp hiện nay có thể nhanh chóng tái tạo mô hình CAD từ mẫu vật thực tế, giảm đáng kể thời gian đo đạc thủ công, hạn chế sai số và đẩy nhanh quá trình phát triển sản phẩm.
Tại TAS Vietnam, chúng tôi cung cấp dịch vụ 3D Scan và Reverse Engineering (Kỹ thuật ngược) chuyên sâu cho ngành ô tô, cơ khí chế tạo và công nghiệp phụ trợ, hỗ trợ doanh nghiệp phục dựng dữ liệu CAD từ các chi tiết BIW phục vụ thiết kế, kiểm tra chất lượng, gia công và thử nghiệm sản phẩm.
Kỹ Thuật Ngược BIW Là Gì?
BIW (Body In White) là gì?
BIW (Body In White) là thuật ngữ dùng để chỉ phần thân vỏ xe sau khi hoàn thành quá trình hàn lắp nhưng chưa sơn và chưa lắp các hệ thống nội thất, điện hoặc động cơ.
Trong kết cấu BIW, các yếu tố hình học đóng vai trò cực kỳ quan trọng:
- Bề mặt thân vỏ
- Mép ghép và đường nối
- Gân tăng cứng
- Lỗ lắp ráp
- Điểm hàn
- Vị trí gá lắp
Chỉ một sai lệch nhỏ cũng có thể ảnh hưởng đến chất lượng lắp ráp, độ kín khít hoặc khả năng vận hành của sản phẩm.
Kỹ thuật ngược (Reverse Engineering) là gì?
Kỹ thuật ngược là quá trình:
Mẫu thực tế → 3D Scan → Point Cloud/Mesh → CAD Model → Phục vụ thiết kế và sản xuất
Thay vì đo thủ công từng kích thước, công nghệ quét 3D cho phép thu thập hàng triệu điểm dữ liệu trên bề mặt chi tiết chỉ trong thời gian ngắn, từ đó tái tạo mô hình số có độ chính xác cao.
Theo thông tin từ ASME (American Society of Mechanical Engineers), kỹ thuật ngược hiện là một trong những công nghệ quan trọng giúp tăng tốc đổi mới sản phẩm và tối ưu quy trình phát triển trong ngành sản xuất hiện đại.
Khi Nào Doanh Nghiệp Cần Dịch Vụ Kỹ Thuật Ngược Vỏ Xe?
Trong thực tế triển khai tại các nhà máy sản xuất và doanh nghiệp phụ trợ, nhu cầu kỹ thuật ngược thường xuất phát từ những “điểm đau” rất cụ thể.
Thiếu bản vẽ gốc
Nhiều doanh nghiệp nhận được:
- Mẫu linh kiện từ khách hàng
- Phụ tùng nhập khẩu
- Chi tiết từ nhà cung cấp cũ
Nhưng không có:
- CAD gốc
- Bản vẽ kỹ thuật
- Dữ liệu thiết kế 3D
Điều này khiến việc cải tiến hoặc sản xuất lại trở nên khó khăn.
Dữ Liệu Mẫu Không Đồng Bộ
Trong các dự án kéo dài nhiều năm, dữ liệu kỹ thuật có thể:
- Thất lạc
- Không cập nhật
- Không khớp với mẫu thực tế
Lúc này, việc đo quét và tái tạo dữ liệu từ mẫu thật là phương án nhanh và đáng tin cậy nhất.
Nội Địa Hóa Chi Tiết BIW
Các doanh nghiệp phụ trợ thường cần:
- Nội địa hóa linh kiện
- Thay thế nhà cung cấp
- Giảm chi phí nhập khẩu
Muốn thực hiện điều này hiệu quả, doanh nghiệp cần có bộ dữ liệu CAD chính xác để phục vụ thiết kế và sản xuất.
Rút Ngắn Thời Gian R&D
Trong môi trường cạnh tranh hiện nay, tốc độ phát triển sản phẩm là lợi thế lớn.
Việc sử dụng công nghệ 3D Scan giúp:
- Giảm thời gian đo đạc
- Giảm số vòng chỉnh sửa
- Đẩy nhanh quá trình thiết kế
Từ đó rút ngắn đáng kể thời gian R&D.

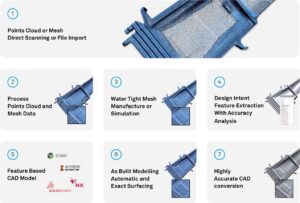

Quy Trình 3D Scan Và Tái Tạo CAD Cho BIW
Tại TAS Vietnam, quy trình Reverse Engineering được xây dựng theo tiêu chuẩn kỹ thuật nhằm đảm bảo độ chính xác và khả năng ứng dụng thực tế trong sản xuất.
Bước 1: Đánh Giá Mẫu Và Yêu Cầu Kỹ Thuật
Đội ngũ kỹ sư tiến hành:
- Khảo sát chi tiết
- Xác định mục tiêu dự án
- Đánh giá độ phức tạp hình học
- Xác định dung sai yêu cầu
Mục tiêu là lựa chọn phương pháp scan phù hợp nhất.
Bước 2: Đo Quét 3D Độ Chính Xác Cao
Sử dụng hệ thống máy quét 3D chuyên dụng, toàn bộ hình học bề mặt được thu thập dưới dạng dữ liệu số.
Ưu điểm:
- Thu thập hàng triệu điểm dữ liệu
- Không tiếp xúc bề mặt
- Giảm sai số do thao tác thủ công
- Tốc độ nhanh
Bước 3: Xử Lý Point Cloud Và Mesh
Dữ liệu quét được xử lý để:
- Loại bỏ nhiễu
- Ghép dữ liệu
- Tạo mô hình lưới (Mesh)
Đây là bước quan trọng để chuẩn bị cho quá trình dựng CAD.
Bước 4: Tái Tạo Mô Hình CAD
Từ dữ liệu Mesh, kỹ sư thực hiện:
- Surface Modeling
- Parametric Modeling
- Feature Recognition
Kết quả là mô hình CAD hoàn chỉnh có thể sử dụng trên các phần mềm kỹ thuật phổ biến như:
- CATIA
- NX
- Creo
- SolidWorks
Bạn có thể tìm hiểu thêm về tiêu chuẩn mô hình CAD trên SolidWorks Official Website.
Bước 5: Kiểm Tra Sai Lệch (Deviation Analysis)
Mô hình CAD được so sánh trực tiếp với dữ liệu scan.
Mục tiêu:
- Đánh giá độ chính xác
- Kiểm tra dung sai
- Đảm bảo dữ liệu đáp ứng yêu cầu kỹ thuật
Bước 6: Xuất Dữ Liệu Phục Vụ Thiết Kế Và Gia Công
Dữ liệu đầu ra có thể bao gồm:
- STEP
- IGES
- Parasolid
- Native CAD File
Sẵn sàng phục vụ:
- Thiết kế
- Mô phỏng CAE
- Lập trình CAM
- Gia công CNC
- Kiểm tra chất lượng
Lợi Ích Của Kỹ Thuật Ngược Trong R&D
Rút Ngắn Thời Gian Đo Đạc
Một chi tiết BIW phức tạp có thể cần hàng giờ hoặc nhiều ngày để đo thủ công.
3D Scan giúp giảm thời gian này xuống chỉ còn một phần nhỏ.
Giảm Sai Số
Đo thủ công thường gặp các vấn đề:
- Khó tiếp cận bề mặt cong
- Sai số người vận hành
- Thiếu dữ liệu hình học
Công nghệ quét 3D giúp thu thập dữ liệu toàn diện hơn.
Tăng Tốc Phát Triển Sản Phẩm
Khi đã có dữ liệu CAD chính xác, doanh nghiệp có thể nhanh chóng:
- Chỉnh sửa thiết kế
- Mô phỏng CAE
- Tạo mẫu thử
- Gia công sản xuất
Giảm Số Vòng Sửa Mẫu
Dữ liệu chính xác ngay từ đầu giúp giảm:
- Lỗi thiết kế
- Lỗi lắp ráp
- Chi phí làm lại
Hỗ Trợ Nội Địa Hóa
Đây là lợi ích đặc biệt quan trọng đối với các doanh nghiệp phụ trợ muốn chủ động nguồn cung và giảm phụ thuộc vào linh kiện nhập khẩu.
Những Chi Tiết BIW Thường Được Scan Và Phục Dựng
Tùy theo mục tiêu dự án, nhiều loại chi tiết BIW có thể được số hóa và tái tạo CAD.
Panel Thân Vỏ
- Side Panel
- Roof Panel
- Floor Panel
- Door Inner/Outer Panel
Bracket Và Giá Đỡ
Các chi tiết gá lắp thường yêu cầu độ chính xác cao để đảm bảo khả năng lắp ráp.
Cụm Gá Và Jig
3D Scan giúp kiểm tra và tái tạo:
- Welding Jig
- Fixture
- Checking Fixture
Chi Tiết Nội Địa Hóa
- Cover
- Reinforcement
- Mounting Parts
Mẫu Thử Và Prototype
Trong các dự án R&D, việc số hóa mẫu thử giúp đẩy nhanh quá trình tối ưu thiết kế.
Vì Sao Nên Chọn Đơn Vị Triển Khai Tại TP.HCM?
Đối với các doanh nghiệp sản xuất tại khu vực phía Nam, việc lựa chọn đơn vị kỹ thuật ngược tại TP.HCM mang lại nhiều lợi ích thực tế.
Triển Khai Nhanh
Dễ dàng hỗ trợ các khu công nghiệp:
- KCN VSIP
- KCN Amata
- KCN Long Đức
- KCN Hiệp Phước
- Khu Công Nghệ Cao TP.HCM
Trao Đổi Kỹ Thuật Trực Tiếp
Đội ngũ kỹ sư có thể:
- Khảo sát mẫu nhanh
- Làm việc trực tiếp với bộ phận R&D
- Xử lý các yêu cầu kỹ thuật phát sinh
Giảm Thời Gian Logistics
Không cần gửi mẫu đi xa hoặc ra nước ngoài để xử lý dữ liệu.
Điều này giúp tiết kiệm đáng kể thời gian dự án.
TAS Vietnam Hỗ Trợ Gì Trong Dự Án Kỹ Thuật Ngược BIW?
TAS Vietnam không chỉ cung cấp dịch vụ đo quét 3D mà còn hỗ trợ toàn bộ quy trình từ số hóa đến tái tạo dữ liệu kỹ thuật phục vụ sản xuất.
Năng Lực Triển Khai
Chúng tôi hỗ trợ:
- 3D Scan độ chính xác cao
- Reverse Engineering
- Surface Reconstruction
- CAD Modeling
- Deviation Analysis
- Chuẩn bị dữ liệu cho CAE
- Chuẩn bị dữ liệu cho CAM và CNC
Ngoài dịch vụ 3D Scan, doanh nghiệp có thể tham khảo thêm các giải pháp liên quan của TAS Vietnam:
Đội Ngũ Hiểu Rõ Ngành Công Nghiệp
Khác với các đơn vị chỉ thực hiện quét dữ liệu, đội ngũ kỹ sư của TAS Vietnam có kinh nghiệm trong:
- Thiết kế cơ khí
- CAD/CAE/CAM
- Automotive Engineering
- Manufacturing Engineering
Điều này giúp dữ liệu đầu ra không chỉ chính xác mà còn sẵn sàng cho các bước phát triển sản phẩm tiếp theo.
Kết Luận
Trong bối cảnh doanh nghiệp ngày càng phải rút ngắn thời gian R&D, tối ưu chi phí và đẩy mạnh nội địa hóa sản phẩm, kỹ thuật ngược bằng công nghệ 3D Scan đang trở thành giải pháp hiệu quả để chuyển đổi nhanh chóng mẫu vật thực tế thành dữ liệu CAD có giá trị.
Từ việc giải quyết bài toán thiếu bản vẽ gốc, dữ liệu mẫu không đồng bộ, đến nhu cầu nội địa hóa chi tiết BIW và tăng tốc phát triển sản phẩm, dịch vụ 3D Scan và Reverse Engineering mang lại lợi thế rõ rệt về thời gian, độ chính xác và hiệu quả đầu tư.
Nếu doanh nghiệp của bạn đang cần tái tạo mô hình CAD từ mẫu thật, kiểm tra sai lệch hoặc triển khai dự án kỹ thuật ngược BIW tại TP.HCM, đội ngũ kỹ sư của TAS Vietnam sẵn sàng hỗ trợ từ khảo sát, đo quét đến bàn giao dữ liệu kỹ thuật hoàn chỉnh.
Gửi mẫu thực tế để đánh giá khả năng quét ngay hôm nay.
Nhận tư vấn quy trình 3D Scan – CAD phù hợp với dự án của bạn.
Đề xuất phương án kỹ thuật ngược tối ưu cho từng chi tiết BIW.
