Trong nhiều nhà máy sản xuất, không ít chương trình CAM hoạt động hoàn hảo trên màn hình mô phỏng nhưng lại phát sinh lỗi khi chạy thực tế trên máy CNC. Nguyên nhân thường không nằm ở phần mềm CAM mà đến từ sự khác biệt giữa mô hình CAD và hiện trạng thực tế của phôi, khuôn hoặc chi tiết gia công.

Phôi đúc có thể bị biến dạng, khuôn mẫu đã qua sửa chữa nhiều lần, chi tiết retrofit không còn bản vẽ gốc hoặc dữ liệu CAD không còn phản ánh đúng hiện trạng sản xuất. Khi dữ liệu đầu vào không chính xác, kỹ sư CAM dễ gặp các vấn đề như lượng dư gia công không đồng đều, đường chạy dao chưa tối ưu hoặc nguy cơ va chạm với dao cụ và đồ gá.

Đây chính là lý do scan 3D trong lập trình CAM đang trở thành giải pháp quan trọng đối với ngành sản xuất cơ khí hiện đại. Thay vì lập trình dựa hoàn toàn trên dữ liệu lý thuyết, scan 3D trong lập trình CAM cho phép thu thập chính xác hình học thực tế của chi tiết, giúp kỹ sư xác định lượng dư gia công, tối ưu đường chạy dao và mô phỏng gia công trên dữ liệu thực tế trước khi đưa chương trình xuống máy CNC.

Tại TAS Vietnam, chúng tôi cung cấp giải pháp Scan 3D giúp kết nối dữ liệu thực tế với quy trình CAD/CAM, hỗ trợ doanh nghiệp giảm rủi ro, nâng cao chất lượng gia công và tối ưu hiệu quả sản xuất.

Scan 3D Là Gì Và Vì Sao Phù Hợp Với Ngành Sản Xuất Cơ Khí?

Scan 3D là gì?

Scan 3D là công nghệ sử dụng các thiết bị quét laser hoặc ánh sáng cấu trúc để thu thập dữ liệu hình học của vật thể trong thế giới thực.

Kết quả của quá trình này là:

• Point Cloud (đám mây điểm)
• Mesh Model
• CAD Model sau Reverse Engineering

Khác với phương pháp đo thủ công chỉ lấy được một số kích thước nhất định, Scan 3D có thể thu thập hàng triệu điểm dữ liệu trên toàn bộ bề mặt chi tiết trong thời gian ngắn.

Theo ASME Digital Engineering Resources, công nghệ đo quét 3D đang trở thành một phần quan trọng trong quy trình sản xuất số (Digital Manufacturing), đặc biệt trong các lĩnh vực gia công chính xác, khuôn mẫu và sản xuất công nghiệp.

Vì Sao CAM Thường Gặp Lỗi Khi Dựa Hoàn Toàn Vào Dữ Liệu CAD?

Trong môi trường sản xuất thực tế, rất ít chi tiết tồn tại đúng 100% như mô hình CAD ban đầu.

Một số nguyên nhân phổ biến gồm:

Chi tiết đúc bị co ngót hoặc biến dạng

Sai lệch hình học sau quá trình đúc khiến lượng dư gia công không đồng đều.

Khuôn mẫu đã qua sửa chữa

Khuôn thường được hàn đắp hoặc chỉnh sửa nhiều lần trong vòng đời sử dụng.

Chi tiết retrofit hoặc phụ tùng cũ

Nhiều trường hợp không còn bản vẽ gốc hoặc dữ liệu CAD đã lỗi thời.

Sai lệch gá đặt

Ngay cả khi mô hình CAD chính xác, vị trí lắp đặt thực tế trên máy CNC vẫn có thể khác biệt.

Khi CAM được lập trình dựa trên dữ liệu không phản ánh hiện trạng thực tế, các hậu quả thường gặp là:

• Đường chạy dao không tối ưu.
• Dao cắt vào vùng không mong muốn.
• Lượng dư gia công không đồng đều.
• Tăng thời gian setup.
• Phát sinh va chạm.
• Gia tăng tỷ lệ phế phẩm.

Scan 3D Là Cầu Nối Giữa CAD Và CAM

Một trong những giá trị lớn nhất của Scan 3D là biến dữ liệu hiện trạng thành đầu vào đáng tin cậy cho CAM.

Quy trình thường diễn ra như sau:

Chi tiết thực tế → Scan 3D → Point Cloud → CAD/Inspection → CAM Programming → CNC Machining

Thay vì lập trình trên mô hình lý thuyết, kỹ sư CAM có thể làm việc trực tiếp trên dữ liệu phản ánh chính xác:

• Hình dạng thực.
• Sai lệch hiện trạng.
• Lượng dư còn lại.
• Các vùng đã gia công trước đó.
• Các khu vực cần tránh.

Đây là lý do Scan 3D ngày càng được tích hợp trong các hệ thống sản xuất số hiện đại.

Scan 3D Trong Lập Trình CAM Giúp Tối Ưu Đường Chạy Dao Như Thế Nào?

Xác Định Chính Xác Stock Thực Tế

Một trong những yếu tố quan trọng nhất trong CAM là xác định chính xác lượng vật liệu còn lại trên phôi.

Nếu stock được giả định sai:

• Dao cắt quá sâu.
• Tăng tải cho trục chính.
• Tăng mài mòn dụng cụ.
• Tăng nguy cơ gãy dao.

Dữ liệu Scan 3D cho phép kỹ sư CAM xác định chính xác:

• Vùng dư gia công.
• Vùng đã đạt kích thước.
• Khu vực cần gia công tinh.

Điều này giúp chiến lược cắt trở nên hiệu quả hơn đáng kể.

Tối Ưu Chiến Lược Roughing Và Finishing

Khi biết chính xác lượng dư vật liệu, CAM có thể:

• Giảm các bước cắt không cần thiết.
• Loại bỏ chuyển động chạy không tải.
• Tối ưu thời gian chu kỳ.

Kết quả là:

• Giảm thời gian gia công.
• Tăng tuổi thọ dao cụ.
• Tăng hiệu suất máy CNC.

Gia Công Các Bề Mặt Tự Do Phức Tạp

Đối với:

• Khuôn ép nhựa.
• Khuôn dập.
• Chi tiết hàng không.
• Chi tiết ô tô.

Việc đo thủ công gần như không khả thi.

Scan 3D cung cấp dữ liệu hình học mật độ cao giúp CAM tạo đường chạy dao bám sát bề mặt thực tế hơn nhiều so với phương pháp đo kiểm truyền thống.

Scan 3D Trong Lập Trình CAM Giúp Phòng Tránh Va Chạm Và Bảo Vệ Máy CNC

Một va chạm trên máy CNC không chỉ làm hỏng dao cắt.

Nó có thể gây ra:

• Hư hỏng spindle.
• Hư hỏng đồ gá.
• Hư hỏng bàn máy.
• Dừng sản xuất ngoài kế hoạch.
• Chi phí sửa chữa lớn.

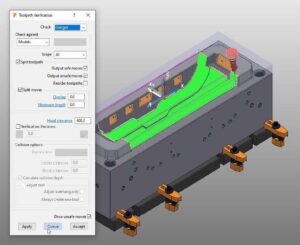

Mô Phỏng Trên Dữ Liệu Thực Tế

Khi dữ liệu Scan 3D được đưa vào CAM, hệ thống có thể mô phỏng trực tiếp trên hình học thực tế thay vì mô hình lý tưởng.

Điều này giúp phát hiện sớm:

• Va chạm dao.
• Va chạm holder.
• Va chạm đầu trục.
• Va chạm đồ gá.

Trước khi chương trình được chạy trên máy.

Xác Định Các Vùng Nguy Hiểm

Một số chi tiết sau khi sửa chữa hoặc hàn đắp thường có hình dạng khác biệt đáng kể.

Scan 3D giúp kỹ sư:

• Nhận diện vùng dư bất thường.
• Xác định khu vực cần tránh.
• Điều chỉnh toolpath phù hợp.

Nhờ đó giảm đáng kể nguy cơ sự cố trong quá trình gia công.

Ứng Dụng Thực Tế Của Scan 3D Trong Lập Trình CAM

Khuôn Mẫu
